Jeśli chodzi o obwody elektryczne, wybór komponentów może być kluczową decyzją wpływającą na bezpieczeństwo, wydajność i funkcjonalność całego systemu. Często pojawiającym się pytaniem w elektrotechnice i projektach typu „zrób to sam” jest to, czy w obwodzie prądu przemiennego można zastosować przekaźnik 30 A. Jako dostawca przekaźników 30 A często słyszę to pytanie i w tym poście na blogu zagłębię się w aspekty techniczne, zalety, ograniczenia i praktyczne rozważania dotyczące stosowania przekaźnika 30 A w obwodzie prądu przemiennego.
Zrozumienie przekaźników i ich funkcji
Zanim omówimy przydatność przekaźnika 30 A w obwodzie prądu przemiennego, ważne jest, aby zrozumieć, czym jest przekaźnik i jak działa. Przekaźnik to przełącznik sterowany elektrycznie, który wykorzystuje elektromagnes do sterowania otwieraniem i zamykaniem styków. Gdy do cewki przekaźnika zostanie przyłożony niewielki prąd elektryczny, tworzy się pole magnetyczne, które przyciąga ruchomą zworę, zamykając styki i umożliwiając przepływ większego prądu przez obwód. Przekaźniki są powszechnie używane do sterowania obwodami dużej mocy za pomocą sygnału o małej mocy, zapewniając izolację i ochronę pomiędzy obwodami sterowania i obwodami obciążenia.
Charakterystyka przekaźnika 30A
Przekaźnik 30 A jest zaprojektowany tak, aby wytrzymać maksymalny prąd 30 amperów. Wartość ta wskazuje maksymalny prąd ciągły, jaki przekaźnik może przenosić bez przegrzania lub uszkodzenia styków. Wartość znamionowa 30 A jest kluczowa, ponieważ przekroczenie tego limitu może prowadzić do zużycia styków, wyładowania łukowego, a nawet awarii przekaźnika. Dodatkowo przekaźniki są przystosowane do określonych poziomów napięcia, zarówno dla cewki, jak i styków. Napięcie cewki określa ilość mocy wymaganej do aktywacji przekaźnika, natomiast napięcie znamionowe styków określa maksymalne napięcie, które styki mogą bezpiecznie wytrzymać.
Obwody prądu przemiennego i ich wyzwania
Obwody prądu przemiennego (AC) charakteryzują się stale zmieniającym się kierunkiem napięcia i prądu. W przeciwieństwie do obwodów prądu stałego (DC), w których prąd płynie w jednym kierunku, obwody prądu przemiennego mają przebieg sinusoidalny, który zmienia się pomiędzy wartościami dodatnimi i ujemnymi. Ta zmienna natura obwodów prądu przemiennego stwarza kilka wyzwań podczas korzystania z przekaźników:
- Łuk: Gdy styki przekaźnika w obwodzie prądu przemiennego otwierają się lub zamykają, pomiędzy stykami może powstać łuk. Łuk powstaje w wyniku jonizacji powietrza pomiędzy stykami pod wpływem wysokiego napięcia i prądu. Łuk może powodować zużycie styków, wżery, a nawet spawanie styków, zmniejszając żywotność przekaźnika.
- Przejście przez zero: Obwody prądu przemiennego mają punkt przejścia przez zero, w którym napięcie i prąd przechodzą przez zero. W punkcie przejścia przez zero prąd jest najniższy, co może ułatwić otwieranie lub zamykanie styków bez tworzenia łuku. Jednakże moment przejścia przez zero jest krytyczny i jeśli styki przekaźnika zostaną otwarte lub zamknięte w niewłaściwym momencie, nadal może wystąpić wyładowanie łukowe.
- Obciążenia indukcyjne: Wiele obwodów prądu przemiennego zawiera obciążenia indukcyjne, takie jak silniki, transformatory i solenoidy. Obciążenia indukcyjne mogą powodować wysoki prąd rozruchowy, gdy obwód jest pod napięciem, który może przekroczyć prąd znamionowy przekaźnika. Dodatkowo, gdy obwód jest pozbawiony napięcia, obciążenie indukcyjne może generować wsteczną siłę elektromotoryczną (EMF), która może spowodować wyładowanie łukowe i uszkodzenie styków przekaźnika.
Korzystanie z przekaźnika 30A w obwodzie prądu przemiennego
Pomimo wyzwań, jakie stwarzają obwody prądu przemiennego, w odpowiednich warunkach można w obwodzie prądu przemiennego zastosować przekaźnik 30 A. Oto kilka czynników, które należy wziąć pod uwagę podczas stosowania przekaźnika 30 A w obwodzie prądu przemiennego:
- Napięcie znamionowe: Upewnij się, że napięcie styków przekaźnika jest odpowiednie dla napięcia prądu przemiennego w obwodzie. Na przykład, jeśli obwód prądu przemiennego działa przy napięciu 240 V, styki przekaźnika powinny mieć napięcie znamionowe co najmniej 240 V. Użycie przekaźnika o niższym napięciu znamionowym może prowadzić do uszkodzenia izolacji i wyładowania łukowego.
- Aktualna ocena: Prąd znamionowy przekaźnika 30 A powinien być wystarczający do obsługi maksymalnego prądu obwodu prądu przemiennego. Jednakże ważne jest, aby wziąć pod uwagę prąd rozruchowy obciążeń indukcyjnych i w razie potrzeby wybrać przekaźnik o wyższym prądzie znamionowym.
- Wykrywanie przejścia przez zero: Aby zminimalizować wyładowania łukowe, niektóre przekaźniki są wyposażone w obwody wykrywania przejścia przez zero. Obwody te zapewniają, że styki przekaźnika otwierają się lub zamykają w punkcie przejścia przez zero przebiegu prądu przemiennego, zmniejszając ryzyko wyładowania łukowego.
- Obwody tłumiące: Obwody tłumiące mogą służyć do tłumienia łuku elektrycznego i zmniejszania naprężeń na stykach przekaźnika. Obwód tłumiący zazwyczaj składa się z rezystora i kondensatora połączonych szeregowo przez styki przekaźnika. Obwód tłumiący pochłania energię łuku i rozprasza ją w postaci ciepła, chroniąc styki przed uszkodzeniem.
Nasze produkty przekaźnikowe 30A
Jako dostawca przekaźników 30A oferujemy szeroką gamę wysokiej jakości przekaźników odpowiednich do obwodów prądu przemiennego. Nasze produkty obejmują:

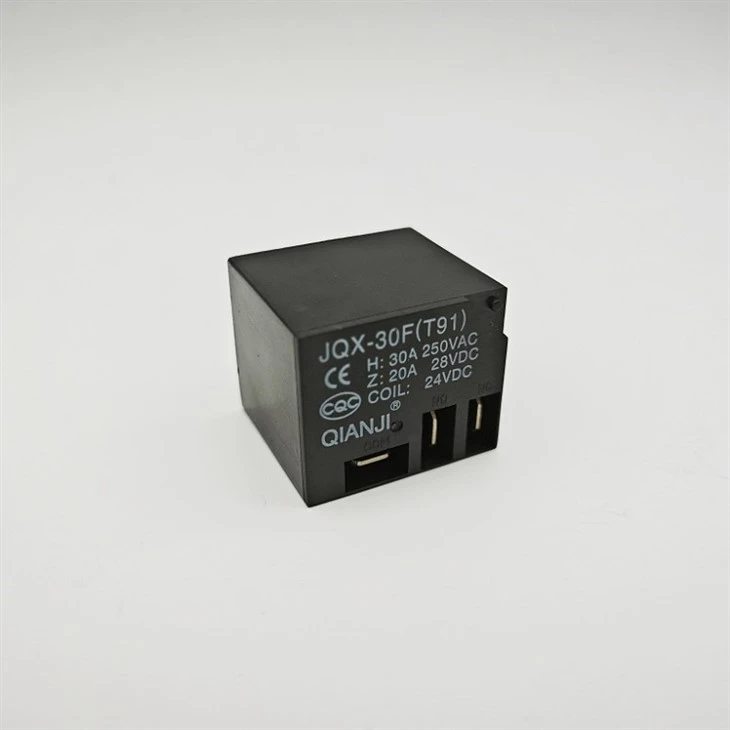

- Przekaźnik 24v 30a: Przekaźnik ten jest przeznaczony do stosowania w obwodach prądu przemiennego o napięciu cewki 24 V i prądzie stykowym 30 A. Charakteryzuje się zwartą konstrukcją i wysoką niezawodnością, dzięki czemu idealnie nadaje się do różnych zastosowań.
- Przekaźnik 24v 30a T91: Przekaźnik T91 jest popularnym wyborem w obwodach prądu przemiennego ze względu na jego wysoką wydajność i trwałość. Ma napięcie cewki 24 V i prąd znamionowy styku 30 A i nadaje się do stosowania w przemysłowych systemach sterowania, sprzęcie automatyki i nie tylko.
- Przekaźnik PCB Mini 30A: Nasz przekaźnik PCB mini 30A jest przeznaczony do zastosowań o ograniczonej przestrzeni. Ma niewielkie wymiary i można go łatwo zamontować na płytce drukowanej. Pomimo niewielkich rozmiarów może obsłużyć maksymalny prąd 30A, dzięki czemu nadaje się do stosowania w obwodach prądu przemiennego.
Rozważania praktyczne
Oprócz czynników technicznych, przy stosowaniu przekaźnika 30 A w obwodzie prądu przemiennego należy wziąć pod uwagę pewne względy praktyczne:
- Rozpraszanie ciepła: Przekaźniki wytwarzają ciepło podczas przepływu prądu, zwłaszcza gdy prąd jest bliski wartości znamionowej. Upewnij się, że przekaźnik jest zainstalowany w dobrze wentylowanym miejscu, aby umożliwić prawidłowe odprowadzanie ciepła. Przegrzanie może skrócić żywotność przekaźnika i wpłynąć na jego działanie.
- Warunki środowiskowe: Środowisko pracy może również wpływać na działanie przekaźnika. Wysoka temperatura, wilgotność i kurz mogą spowodować uszkodzenie styków przekaźnika i zmniejszyć jego niezawodność. Wybierz przekaźnik odpowiedni do warunków środowiskowych aplikacji.
- Konserwacja: Regularna konserwacja przekaźnika jest niezbędna, aby zapewnić jego długotrwałe działanie. Sprawdź styki przekaźnika pod kątem zużycia, wżerów i wyładowań łukowych i w razie potrzeby wymień przekaźnik. Okresowo czyść styki, aby usunąć brud lub zanieczyszczenia, które mogą mieć wpływ na ich przewodność.
Wniosek
Podsumowując, przekaźnik 30 A można zastosować w obwodzie prądu przemiennego, ale ważne jest, aby wziąć pod uwagę wartości znamionowe napięcia i prądu, charakterystykę obwodu prądu przemiennego oraz względy praktyczne. Wybierając odpowiedni przekaźnik i podejmując odpowiednie środki w celu zminimalizowania wyładowań łukowych i ochrony styków, możesz zapewnić bezpieczne i niezawodne działanie obwodu prądu przemiennego. Jako dostawca przekaźników 30 A dokładamy wszelkich starań, aby dostarczać produkty wysokiej jakości i wsparcie techniczne, które pomogą Ci wybrać odpowiedni przekaźnik do Twojego zastosowania. Jeśli masz jakieś pytania lub potrzebujesz dalszych informacji, skontaktuj się z nami w sprawie zakupów i rozmów technicznych.
Referencje
- „Przekaźniki elektryczne: zasady i zastosowania” J. Davida Irwina
- „Obwody elektryczne” Jamesa W. Nilssona i Susan A. Riedel
- Karty katalogowe producenta przekaźników 30A
