Wybór najlepszych przekaźników i przełączników do zastosowań przemysłowych

Termin „przełącznik” nie jest nikomu obcy, ponieważ jest dość powszechny w naszym codziennym życiu. Przecież obraz włącznika pojawia się, gdy pomyślimy o momencie włączenia zasilania urządzenia elektronicznego lub o chwili lekkiego naciśnięcia przycisku. Więc z"przekaźniki", jaki obraz się otrzymuje? Być może to właśnie w momencie włączenia stacyjki, lub wciśnięcia przycisku start, przekaźnik pracuje bezgłośnie, włączając go; a może wewnątrz lodówki przekaźnik steruje sprężarką, aby żywność była zawsze chłodna. Wszystkie te żywe przykłady podkreślają znaczenie przekaźników i przełączników w naszym codziennym życiu.

W tym przypadku przełącznik i przekaźnik działają synergistycznie, kontrolując obwód. Każdy przełącznik lub przekaźnik ma swoją własną, specyficzną funkcję i misję. W tym artykule zapoznasz się z dostępnymi typami przełączników i przekaźników, w tym z ich typami, scenariuszami zastosowań i różnicami między nimi.

Co to jest przełącznik?

Przełącznik, jako urządzenie, które może ręcznie lub automatycznie regulować przepływ prądu, pełni rolę „strażnika” przepływu prądu. Może umożliwić płynny przepływ prądu, a także ograniczyć lub całkowicie uniemożliwić przepływ prądu. Krótko mówiąc, przełącznik to drzwi, które mogą otworzyć lub zamknąć bieżący kanał.

Symbol elektryczny przełącznika

typ przełącznika

1. Przełącznik mechaniczny

Przełącznik mechaniczny to urządzenie elektryczne posiadające ruchome styki, które otwierają lub zamykają obwód elektryczny w wyniku działania mechanicznego. Oto niektóre z najpopularniejszych typów przełączników mechanicznych:

• Dźwignia lub uchwyt zazwyczaj napędza przełącznik dwustabilny, który zwykle jest obracany w górę lub w dół, aby zmienić stan obwodu i w ten sposób uzyskać funkcję otwierania lub zamykania. Typowym przykładem jest włącznik światła w domu.

• Celem przełącznika obrotowego jest umożliwienie użytkownikom zmiany pozycji lub ustawień, które mają charakter wielokrotny, przy czym każde ustawienie odpowiada konkretnemu połączeniu obwodu. Typowym urządzeniem używanym do tego celu jest pokrętło głośności staromodnego systemu stereo.

• Przełącznik przesuwny - zmienia stan poprzez ruch przesuwny małego pręta lub suwaka i może włączać i wyłączać obwód, przesuwając z pozycji otwartej do zamkniętej. Przykładem może być włącznik/wyłącznik wspólny dla latarek.

• Oczekuje się, że przełącznik przyciskowy ma być sterowany poprzez naciśnięcie przycisku. Po naciśnięciu przycisku obwód się łączy; gdy przycisk zostanie zwolniony, obwód zostanie rozłączony. Wyłącznik awaryjny jest jednym z najczęstszych zastosowań przełącznika przyciskowego.

2. Przełącznik elektryczny

Przełączniki elektryczne to te, które regulują przepływ prądu przez urządzenia półprzewodnikowe bez pomocy

ruch mechaniczny. Przykład jest następujący:

• Tranzystor

Tranzystor to urządzenie półprzewodnikowe służące do wzmacniania lub przełączania sygnałów elektronicznych. Składa się z trzech terminali o nazwach baza, kolektor i emiter.

• MOSFET [tranzystor polowy z tlenkiem metalu i półprzewodnikiem]

MOSFET może przełączać lub wzmacniać sygnały elektroniczne. To urządzenie ma trzy zaciski połączone bramką, drenem i źródłem.

• Triak (tranzystor prądu przemiennego)

Stosowane są głównie do przełączania sygnałów prądu przemiennego. Można je zastosować w większości zastosowań związanych ze ściemniaczami lub regulatorami prędkości silników.

• IGBT (tranzystor bipolarny z izolowaną bramką)

IGBT jest używany w przypadkach, które wymagają zastosowań o dużej mocy. Mają cechy BJT i ​​MOSFET.

3. Inne typy przełączników

Oprócz przełączników mechanicznych i elektrycznych istnieje wiele innych typów przełączników, które kontrolują włączanie/wyłączanie obwodów w oparciu o określone warunki środowiskowe lub wielkości fizyczne. Niektóre popularne typy przełączników to:

• Przełącznik temperatury: Ze względu na zmiany temperatury automatycznie włącza lub wyłącza obwód. Dopóki temperatura osiągnie określony punkt, spowodują otwarcie lub zamknięcie obwodu.

• Przełącznik ciśnieniowy: używany do otwierania lub zamykania obwodów poprzez zmianę ciśnienia płynów lub gazów. Przełączniki ciśnieniowe są szeroko stosowane w sytuacjach, w których należy wykryć zmiany ciśnienia, np. w układach hydraulicznych i pneumatycznych.

• Przełącznik zbliżeniowy: wykrywa obiekty bezdotykowo. Stosując różne zasady technologiczne, takie jak pojemność, indukcja lub ultradźwięki, mierzy odległość między obiektami, aby utrzymać włączenie/wyłączenie obwodu. Przełączniki optyczne wykorzystują światło jako medium do wykonywania czynności przełączających. Można je osiągnąć głównie poprzez zastosowanie technologii fotonowej, która pozwala na szybki czas reakcji i dużą precyzję sterowania sygnałem optycznym.

Przełącznik czasowy:Służy do automatycznego włączania lub wyłączania obwodu w wybranym momencie. Występują w dwóch postaciach: mechanicznej i cyfrowej. W zależności od wymagań można ustawić różne interwały czasowe i czasy powtarzania. Są szeroko stosowane w gospodarstwach domowych, przemyśle i handlu

Zastosowanie przełączników

1. Sprzęt AGD

Podstawowe elementy sterujące: oświetlenie, nagrzewnice, klimatyzacja – większość urządzeń można obsługiwać za pomocą prostych włączników/wyłączników.

Sterowanie wielofunkcyjne: kuchenki mikrofalowe, piekarniki, pralki, suszarki – wiele z tych urządzeń wykorzystuje przełączniki do wybierania różnych ustawień, trybów lub timerów.

2. Kontrola przemysłowa

Automatyka — przełączniki są częścią systemu automatyki sterującego silnikami, zaworami, przenośnikami i ramionami robotów.

Sterowanie procesami przemysłowymi wykorzystuje przełączniki do przełączania zmiennych, takich jak temperatura, ciśnienie, natężenie przepływu i tak dalej. Praca Maszyny - włączenie/wyłączenie maszyny, wybór trybu pracy i zatrzymanie awaryjne.

3. Urządzenia elektroniczne

Sterowanie mocą: Przełącznik może włączać/wyłączać m.in. smartfony, komputery i telewizory.

Urządzenie wejściowe: Przełączniki klawiatury i myszy umożliwiają użytkownikowi wprowadzanie informacji.

Obwód wewnętrzny: Przełączniki mają kluczowe znaczenie dla działania mikroprocesorów, układów pamięci i wszystkich innych elementów stosowanych w sprzęcie elektronicznym.

4. Sieć komunikacyjna

Transmisja danych - transmisja pakietów danych bezpośrednio pomiędzy urządzeniami obecnymi w sieci i bezproblemowa komunikacja

Zarządzanie siecią: Przełącznik sieciowy umożliwia administratorowi ruch sieciowy lub wybór ścieżek transmisji danych. W ten sposób mogą określić priorytet danych. Połączenie sprzętowe: Przełączniki zostały zaprojektowane do łączenia kilku urządzeń w sieci, takich jak komputery, serwery i routery.

Co to jestprzekaźnik?

Przekaźnik to przełącznik elektryczny, który wykorzystuje elektromagnes pod napięciem do mechanicznego otwierania lub zamykania styków zasilających obwód elektryczny. Przekaźniki umożliwiają sygnałowi małej mocy sterowanie obwodem dużej mocy. Kiedy przez cewkę przekaźnika przepływa prąd elektryczny, wytwarza on pole magnetyczne, które pociąga za dźwignię, otwierając lub zamykając styki przekaźnika.

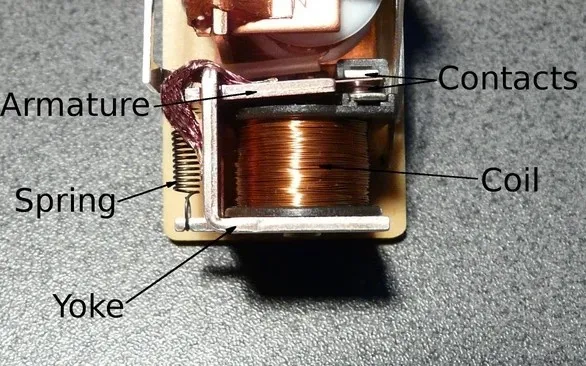

Części składowe przekaźnika

Struktura przekaźnika

Cewka:Element elektromagnetyczny zasilający przekaźnik.

Łączność:Elementy przełączające, które otwierają lub zamykają obwód.

Armatura:Ruchoma część, która jest przyciągana do cewki pod napięciem.

Wiosna:Przywraca zworę do normalnego stanu po odłączeniu zasilania cewki.

Jarzmo:Rdzeń magnetyczny zwiększający wydajność pola magnetycznego.

Rodzaje przekaźników



przekaźnik elektromagnetyczny

Przekaźnik elektromagnetyczny Elektromagnes jest elektronicznym przełącznikiem sterującym zaprojektowanym do pracy mechanicznej poprzez obsługę jednego lub kilku zestawów styków. Znajdują szerokie zastosowanie w obwodach sterujących obciążeniami o dużej mocy lub wysokim napięciu. Oto kilka przykładów

• SPST: Jednobiegunowy pojedynczy rzut ma jeden zestaw styków, które mogą być normalnie otwarte lub normalnie zamknięte.

• SPDT, jednobiegunowy, podwójny rzut: zestaw styków podłączony do jednego z dwóch zacisków.

• DPST (Double Pole Single Throw): Jest to logika przekaźnika, która obejmuje dwa zestawy styków jednocześnie otwieranych lub zamykanych.

• DPDT: Składa się z dwóch niezależnych zestawów styków, ale każdy zestaw styków łączy się z jednym z dwóch zacisków.

Przekaźnik półprzewodnikowy (SSR)

Przekaźnik półprzewodnikowy (SSR) to przekaźnik elektroniczny bez styków fizycznych. W przeciwieństwie do tradycyjnych typów przekaźników mechanicznych, wykorzystuje elementy półprzewodnikowe do zapewnienia działania przełączającego. Zapewnia to większą prędkość przełączania, dłuższą żywotność i lepszą odporność na zakłócenia

Inne typy przekaźników

Przekaźniki czasowe

Przekaźnik czasowy wprowadza opóźnienie czasowe pomiędzy aktywacją cewki a przełączeniem styków. Może być stosowany do operacji sekwencyjnych i ochrony silnika

Przekaźnik termiczny

Przekaźnik termiczny został zaprojektowany jako elektryczny element bezpieczeństwa, który może chronić układ elektryczny przed przegrzaniem z powodu nadmiernego pobieranego prądu.

Przekaźnik monitorujący napięcie

Przekaźniki monitorujące napięcie chronią obwody poprzez ciągłe sprawdzanie i monitorowanie napięcia obwodu.

Jaka jest różnica między przekaźnikiem a przełącznikiem?





Obszary zastosowań przekaźników

kontrola przemysłowa

przekaźniki są szeroko stosowane w sterowaniu przemysłowym, takim jak sterowanie silnikami, pompami, wentylatorami, urządzeniami oświetleniowymi, urządzeniami grzewczymi itp.

Zautomatyzowane sterowanie warsztatem

Przekaźniki odgrywają kluczową rolę kontrolną w zautomatyzowanych warsztatach i są ważnym elementem umożliwiającym osiągnięcie zautomatyzowanej produkcji. Może łączyć i sterować różnymi urządzeniami elektrycznymi, aby zapewnić stabilne działanie procesu produkcyjnego.

Branża AGD

W sprzęcie AGD powszechnie stosuje się przekaźnikikontrolasprzęt gospodarstwa domowego, taki jak klimatyzatory, lodówki i pralki. Zapewnij bezpieczeństwo obwodów urządzeń

Dziedzina motoryzacji

Przekaźniki chronią obwody sterujące i przełączniki w samochodowych układach elektronicznych, zapobiegając uszkodzeniom i awariom, które mogą wystąpić w przypadku stosowania przełączników niskoprądowych do bezpośredniego sterowania obciążeniami wysokoprądowymi.

wniosek

Przekaźniki i przełączniki to dwie krytyczne części każdego obwodu elektrycznego. Każdy ma swoje zastosowanie. Przekaźniki przełączają obwody dużej mocy sygnałami małej mocy, natomiast przełączniki ręcznie lub automatycznie wykonują operację łączenia lub rozłączania obwodu. Skuteczność, niezawodność i żywotność układu elektrycznego zależą od rodzaju wybranego sprzętu, czyli przekaźnika lub przełącznika. Zły wybór może skutkować nieprawidłowym działaniem systemów, wydłużeniem czasu konserwacji lub zmniejszeniem bezpieczeństwa. Czy szukasz najwyższej jakości komponentów do kontroli poziomu dla każdego obwodu?QIANJI powiedział:będzie wtedy najlepszym wyborem.

Jeśli potrzebujesz kupić przekaźniki, proszęskontaktuj się z nami.

Posiadamy profesjonalny zespół inżynierów, którzy rozwiążą Twoje problemy
