Typy podstaw gniazd przekaźników i konfiguracja pinów

Kiedy używasz przekaźników, podstawa gniazda przekaźnika i jego ustawienie pinów są bardzo ważne dla bezpieczeństwa i dobrej pracy. Podstawy te utrzymują przekaźnik na miejscu i łączą jego styki z obwodem. Wybierając odpowiedni typ gniazda i konfigurację styków dla przekaźnika, usprawnisz działanie swojego systemu i unikniesz błędów w okablowaniu.

Większość podstaw gniazd przekaźników ma łatwe-czytelne- etykiety pokazujące, do jakich typów przekaźników i parametrów znamionowych pasują.

Możesz wymieniać przekaźniki bez przecinania lub lutowania przewodów, dzięki czemu oszczędzasz czas i zmniejszasz ryzyko zwarcia.

Gniazda standardowe współpracują z przekaźnikami wielu marek, dlatego łatwo jest je wymienić i kupić nowe.

Mocne połączenia pinowe zapobiegają poluzowaniu się przewodów i zwiększają niezawodność systemu.

Jeśli użyjesz niewłaściwego gniazda lub konfiguracji pinów, możesz mieć duże problemy:

Nowsze podstawy gniazd przekaźników sprawiają, że okablowanie jest łatwiejsze i bezpieczniejsze. Lepsza izolacja i mocniejsze styki pomagają zapewnić bezpieczeństwo systemu, szczególnie podczas korzystania z wysokiego napięcia.

Kluczowe dania na wynos

Wybierz odpowiednią podstawę gniazda przekaźnika, aby zapewnić bezpieczeństwo i niezawodność systemów elektrycznych.

Gniazda przekaźnikowe umożliwiają łatwą wymianę przekaźników. Nie ma potrzeby przecinania przewodów. Oszczędza to czas i zmniejsza liczbę błędów.

Dowiedz się o konfiguracjach pinów, aby uniknąć błędów w okablowaniu. Pomaga to połączyć rzeczy we właściwy sposób.

Wybierz odpowiedni typ terminala dla swojego projektu. Ułatwia to instalację i konserwację.

Zawsze upewnij się, że przekaźnik i gniazdo współpracują ze sobą. Zapobiegnie to uszkodzeniom i sprawi, że wszystko będzie działać dobrze.

Co to jest podstawa gniazda przekaźnika?

Cel i korzyści

Podstawa gniazda przekaźnika działa jak mostek. Łączy przekaźnik z układem elektrycznym. Utrzymuje przekaźnik stabilnie i łączy jego styki z przewodami. Ta konfiguracja jest pomocna w panelach sterowania i maszynach.

Oto tabela pokazująca jaką funkcję pełnią podstawy gniazd przekaźników i dlaczego są one ważne:

Gniazda przekaźników ułatwiają konserwację i zapewniają bezpieczeństwo połączeń. Blokują przekaźniki na miejscu, nawet jeśli coś się trzęsie lub porusza. Przekaźnik można szybko zmienić bez dotykania przewodów. Dzięki temu Twój system będzie działał i zmniejszy się liczba błędów.

Jak gniazda przekaźników upraszczają okablowanie

Gniazda przekaźników ułatwiają okablowanie. Nie trzeba lutować ani skręcać przewodów do przekaźnika. Podłączasz przekaźnik do gniazdka. Gniazdo łączy się z przewodami. Dzięki temu okablowanie będzie uporządkowane.

Oszczędzasz czas podczas instalacji lub naprawy. Jeśli przekaźnik przestanie działać, należy go szybko wyciągnąć i założyć nowy. Nie musisz przerabiać żadnych przewodów. Pomaga to uniknąć błędów i zapewnia bezpieczeństwo panelu.

Gniazda przekaźników pomagają utrzymać porządek w panelach sterowania. Możesz grupować przewody i przekaźniki w inteligentny sposób. Dzięki temu łatwiej jest znaleźć i naprawić problemy. Za każdym razem masz dobry kontakt elektryczny, dzięki czemu Twoje maszyny działają lepiej i dłużej.

Wskazówka: użyj gniazd przekaźników, aby łatwiej budować, naprawiać i sprawdzać panele sterowania. Spędzisz mniej czasu na naprawie, a więcej na utrzymaniu dobrego działania systemu.

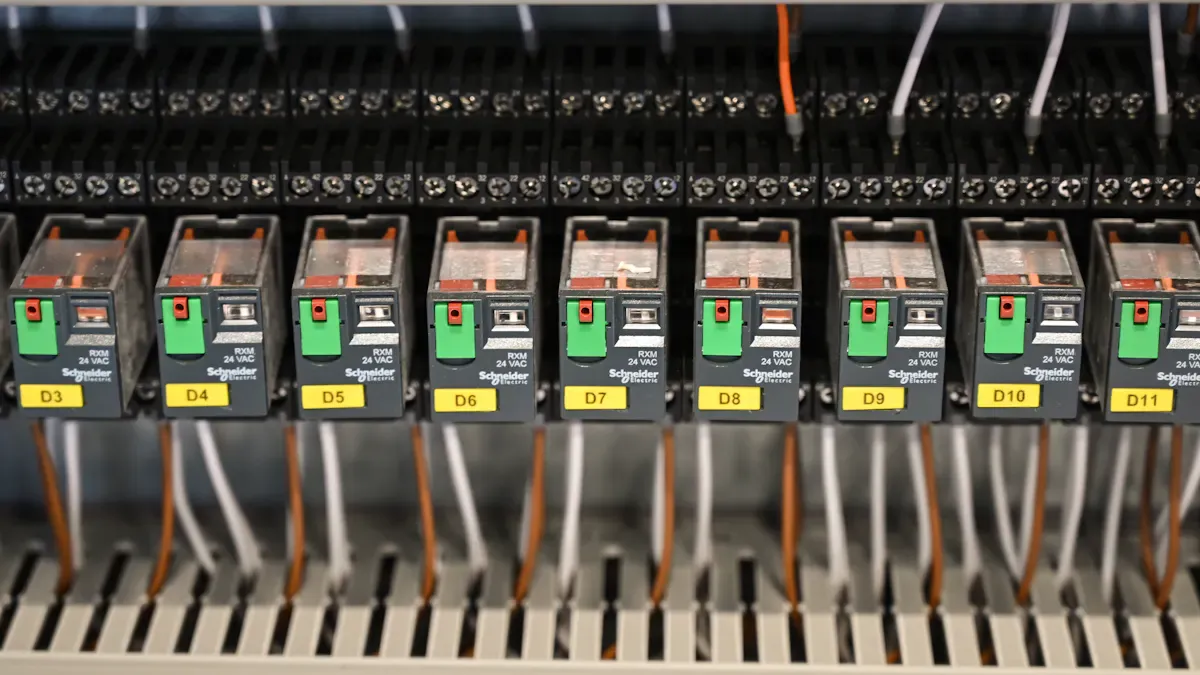

Typy podstaw gniazd przekaźników

Podstawy gniazd przekaźników są dostępne w różnych kształtach i rozmiarach. Niektóre są okrągłe, inne kwadratowe, a jeszcze inne prostokątne. Każdy kształt pasuje do określonych przekaźników i sprawdza się najlepiej w przypadku określonych zadań. Wybór odpowiedniej podstawy gniazda przekaźnika pomoże dobrze dopasować przekaźnik i zapewnić bezpieczną pracę. Ułatwia także okablowanie i zapewnia dobre działanie systemu.

Podstawy 5-pinowe i 8-pinowe

Często w panelach sterowania i maszynach można zobaczyć 5-pinowe gniazdo przekaźnika lub 8-pinowe gniazdo przekaźnika. Te dwa typy są popularne, ponieważ pasują do wielu przekaźników. 5-pinowe gniazdo przekaźnika jest dobre dla prostych obwodów. 8-pinowe gniazdo przekaźnika służy do bardziej złożonego przełączania.

Oto tabela pokazująca główne cechy tych dwóch typów:

Gdy chcesz sterować jednym obwodem, używane jest 5-pinowe gniazdo przekaźnika. Gdy zachodzi potrzeba jednoczesnego sterowania dwoma obwodami, stosuje się 8-pinowe gniazdo przekaźnika. Te gniazda przekaźników pomogą Ci wybrać odpowiedni przekaźnik do Twojego zadania. Powinieneś sprawdzić układ pinów i upewnić się, że podstawa gniazda przekaźnika pasuje do Twojego przekaźnika. Ten krok zapewnia bezpieczeństwo i prawidłowe działanie.

Podstawy 11-pinowe i 14-pinowe

Niektóre zawody wymagają większej kontroli. Można do nich użyć 11-pinowego gniazda przekaźnika lub 14-pinowego gniazda przekaźnika. Te typy zapewniają więcej kontaktów i pozwalają kontrolować więcej rzeczy.

Oto tabela pokazująca, gdzie można zastosować te gniazda przekaźników:

W wielu fabrykach i maszynach stosowane jest 11-pinowe gniazdo przekaźnika. Widać to w sterowaniu silnikiem, oświetleniu i ogrzewaniu. 14-pinowe gniazdo przekaźnika przeznaczone jest do bardziej złożonych systemów. Pozwala sterować wieloma rzeczami za pomocą jednego sygnału. Te typy podstaw gniazd przekaźników zapewniają więcej opcji i pomagają w budowaniu zaawansowanych paneli sterowania. Zawsze sprawdzaj, czy przekaźnik i gniazdo pasują do siebie. Ten krok pozwala uniknąć błędów w okablowaniu i zapewnia bezpieczeństwo systemu.

Nasadki ósemkowe i płaskie-

Gniazda przekaźników są dostępne w standardowych wersjach. Najpopularniejsze są gniazda ósemkowe i typu blade-. Podstawy gniazd przekaźników ósemkowych są okrągłe i mają osiem lub jedenaście pinów w okręgu. Gniazda przekaźników typu blade-mają płaskie-zaciski przypominające ostrze. Można je znaleźć w podstawach kwadratowych lub prostokątnych.

Tego typu rozwiązania spotkasz w wielu szafach sterowniczych. Gniazda przekaźników ósemkowych ułatwiają montaż i okablowanie przekaźników. Gniazda przekaźników typu blade- umożliwiają szybkie podłączanie przewodów. Obydwa typy współpracują z różnymi typami podstaw gniazd przekaźników i pomagają wybrać odpowiedni przekaźnik do danego zadania.

Oto kilka kluczowych punktów dotyczących standardowych typów podstaw gniazd przekaźników:

Gniazda przekaźników ułatwiają montaż i okablowanie wewnątrz szaf sterowniczych. Dzięki temu połączenia elektryczne są bezpieczne i niezawodne.

Możesz wybrać zaciski śrubowe,-wciskane zaciski sprężynowe lub kołki lutownicze na płytce drukowanej. Każdy typ jest dobry do różnych zadań i potrzeb w zakresie okablowania.

Oceny terminala są ważne. Musisz wybrać podstawę gniazda przekaźnika, która wytrzyma prąd w twoim systemie. Dzięki temu wyborowi gniazda przekaźników będą działać dłużej i działać lepiej.

Uwaga: Zawsze dopasowuj podstawę gniazda przekaźnika do typu przekaźnika. Sprawdź arkusz danych, aby upewnić się, że pasują do siebie. Ten krok pomoże uniknąć błędów w okablowaniu i zapewni prawidłowe działanie systemu.

Wybierając typy podstaw gniazd przekaźników, weź pod uwagę kształt, liczbę pinów i styl terminala. Powinieneś także pomyśleć o tym, do czego go potrzebujesz i czy pasuje do Twojego przekaźnika. Dokonanie właściwego wyboru sprawi, że instalacja będzie łatwiejsza i bezpieczniejsza.

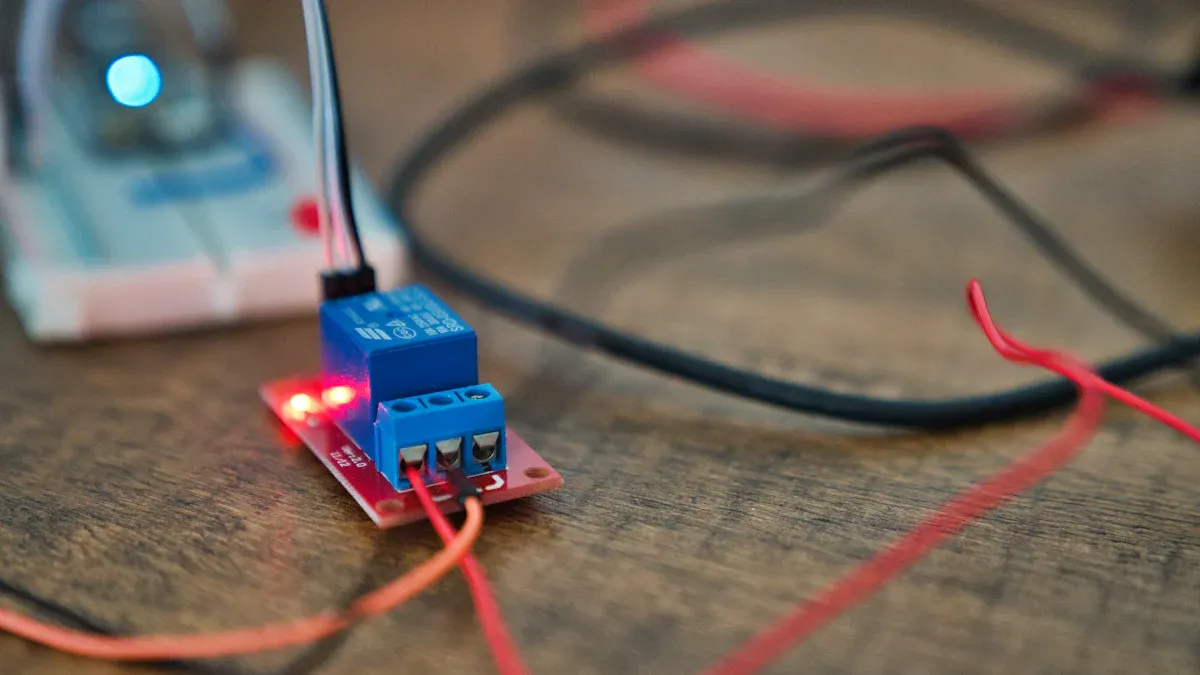

Przewodnik po konfiguracji pinów

Zrozumienie konfiguracji pinów gniazd przekaźników pomoże w bezpiecznym i prawidłowym okablowaniu paneli sterowania. Każdy projekt gniazda przekaźnika wykorzystuje określoną liczbę pinów i unikalny układ. Trzeba wiedzieć jak odczytać numerację i co robi każdy pin. Dzięki tej wiedzy utrzymasz porządek w okablowaniu i zapobiegniesz błędom.

Standardy numeracji i układu

Gniazda przekaźników są zgodne z międzynarodowymi standardami dotyczącymi numeracji pinów i układu. Normy te pomagają dopasować przekaźnik do gniazda i ułatwiają okablowanie. W większości gniazd przekaźników obok każdego styku znajdują się cyfry lub symbole. Oznaczenia te można znaleźć na korpusie gniazda lub w instrukcji okablowania gniazda przekaźnika.

Oto typowy układ gniazd przekaźników samochodowych i przemysłowych:

Numery te zobaczysz na wielu gniazdach przekaźników. Liczba pinów informuje, ile połączeń należy wykonać. Na przykład 5-pinowe gniazdo przekaźnika ma pięć pinów, każdy ze specjalnym zadaniem. Układ styków pomaga uniknąć błędów w okablowaniu i ułatwia wymianę.

Wskazówka: Przed rozpoczęciem okablowania należy zawsze sprawdzić gniazdo pod kątem wyraźnych numerów pinów. Ten krok pomoże Ci szybko dopasować przekaźnik i gniazdo.

Typowe zadania dla każdego typu

Gniazda przekaźników występują w kilku typach, każde z inną liczbą pinów. Konfiguracja pinów zmienia się w zależności od funkcji przekaźnika. W panelach sterowania i maszynach znajdziesz gniazda przekaźników 5-pinowe, 8-pinowe, 11-pinowe i 14-pinowe.

Oto tabela pokazująca różnice w przypisaniu pinów w różnych typach gniazd przekaźników:

Liczba pinów w każdym typie gniazda przekaźnika informuje, ile obwodów można kontrolować. Na przykład 14-pinowe gniazdo przekaźnika umożliwia jednoczesne zarządzanie czterema oddzielnymi obwodami. Zawsze należy dopasować przekaźnik do odpowiedniego typu gniazda i konfiguracji pinów. Ten krok gwarantuje, że system będzie działał zgodnie z planem.

Podczas okablowania gniazd przekaźników spójrz na układ pinów i porównaj go z arkuszem danych przekaźnika. Arkusz danych pokazuje, który pin co robi. Informacje te pomogą Ci podłączyć przewody do właściwych styków i uniknąć zwarć.

Oznaczenia normy DIN

Wiele gniazd przekaźników wykorzystuje standardowe oznaczenia DIN. Oznaczenia te pomagają zidentyfikować każdy pin i jego funkcję. Normy DIN używają liczb i symboli, aby pokazać, gdzie powinien przebiegać każdy przewód. Oznaczenia te znajdziesz na gnieździe lub w instrukcji okablowania gniazda przekaźnika.

Niektóre typowe oznaczenia DIN obejmują:

Liczby takie jak 11, 12, 14, 21, 22, 24 i tak dalej. Każda liczba odpowiada konkretnemu pinowi.

Symbole pokazujące, czy pin jest przeznaczony do cewki, styku wspólnego, normalnie otwartego, czy normalnie zamkniętego.

Możesz użyć tych oznaczeń, aby sprawdzić okablowanie przed włączeniem systemu. Oznaczenia zgodne ze standardem DIN ułatwiają wymianę przekaźników i zapewniają bezpieczeństwo okablowania.

Uwaga: Zawsze postępuj zgodnie z oznaczeniami DIN i instrukcją okablowania gniazda przekaźnika. Ten nawyk pomaga uniknąć błędów w okablowaniu i zapewnia bezpieczeństwo sprzętu.

Kiedy zrozumiesz konfigurację pinów, możesz okablować gniazda przekaźników szybciej i z mniejszą liczbą błędów. Będziesz wiedział ile pinów potrzebujesz, jaką funkcję pełni każdy pin i jak dopasować przekaźnik do gniazda. Wiedza ta pomaga w budowaniu niezawodnych paneli sterowania i ułatwia konserwację.

Jeśli chcesz uniknąć problemów z okablowaniem, zawsze sprawdź liczbę pinów, układ pinów i oznaczenia na gnieździe przekaźnika. Skorzystaj z instrukcji okablowania gniazda przekaźnika dla każdego projektu. Ten krok zapewnia bezpieczeństwo systemu i pomaga przestrzegać najlepszych praktyk w projektowaniu gniazd przekaźników.

Rodzaje mocowania i zacisków gniazd przekaźników

Wybierając gniazda przekaźników, należy zastanowić się, w jaki sposób je zamontujesz i jakie zaciski chcesz. Te wybory wpływają na łatwość instalacji, wymiany i konserwacji przekaźników. Możesz wybierać spośród kilku opcji montażu i typów terminali, aby dopasować je do swojego projektu.

Opcje gniazd przekaźników na szynę DIN

Gniazdo przekaźnika na szynę DIN sprawia, że ​​panel sterowania jest schludny i zorganizowany. Zatrzasnij gniazdo na metalowej szynie zwanej podstawą przekaźnika na szynę din. Ta konfiguracja umożliwia szybkie dodawanie lub usuwanie gniazd przekaźników. Nie trzeba wiercić otworów ani używać śrub do każdego gniazda. Wiele fabryk korzysta z opcji gniazd przekaźników na szynę DIN, ponieważ oszczędzają one czas i zmniejszają liczbę błędów w okablowaniu.

Oto tabela pokazująca, dlaczego wiele osób korzysta z opcji gniazd przekaźników na szynę DIN w automatyce:

Gniazdo przekaźnika do montażu na szynie DIN pomaga utrzymać porządek na panelu i ułatwia przyszłe zmiany.

Montaż na panelu i PCB

Gniazda przekaźników można także zamontować bezpośrednio na panelu lub płytce drukowanej (PCB). Montaż panelowy umożliwia umieszczenie gniazda z przodu lub z tyłu skrzynki sterującej. Ułatwia to dostrzeżenie i dotarcie do przekaźnika. Montaż na płytce PCB umożliwia przylutowanie gniazda bezpośrednio do płytki drukowanej. Metoda ta świetnie sprawdza się w małych przestrzeniach i urządzeniach elektronicznych.

Oto tabela porównująca opcje montażu:

Powinieneś wybrać metodę montażu, która pasuje do Twojego projektu i ułatwia konserwację.

Zacisk śrubowy, wciskany-i lutowany

Gniazda przekaźników są wyposażone w różne typy zacisków. Każdy typ ma swoje zalety w zakresie instalacji i konserwacji.

Zaciski śruboweużyj śrub, aby mocno przytrzymać przewody. Świetnie sprawdzają się w miejscach o dużych wibracjach. Można je wielokrotnie wykorzystywać.

Wciśnij terminale-pozwalają na wkładanie przewodów bez użycia narzędzi. Sprężyny utrzymują przewody na miejscu. Ten typ jest szybki i dobry do szybkich zmian.

Zaciski lutowniczetrzeba przylutować przewody do gniazda. Zapewnia to silne połączenie, ale zajmuje więcej czasu.

Oto tabela porównująca te typy terminali:

Można również znaleźć końcówki płaskie i zaciskane. Wsuwane terminale płaskie ułatwiają-i{2}}pracę. Końcówki zaciskane dobrze sprawdzają się w pojazdach i ciężkich maszynach.

Wskazówka: Wybierz typ terminala odpowiadający Twoim potrzebom w zakresie okablowania i częstotliwości planowanej wymiany przekaźników. Wybór ten może zaoszczędzić czas i zwiększyć niezawodność systemu.

Gniazda przekaźników z odpowiednimi typami montażu i zaciskami pomagają budować bezpieczne i łatwe-w-konserwowaniu systemy. Aby uzyskać najlepsze rezultaty, zawsze dopasowuj gniazdo przekaźnika na szynę DIN lub podstawę przekaźnika na szynę DIN do swojego projektu.

Wybór odpowiedniej podstawy gniazda przekaźnika

Dopasowany typ przekaźnika i gniazda

Musisz dopasować gniazdo przekaźnika do swojego przekaźnika. Dzięki temu Twój system będzie bezpieczny i będzie działał prawidłowo. Spójrz na konfigurację pinów. Upewnij się, że liczba pinów pasuje do Twojego przekaźnika. Sprawdź jak rozmieszczone są piny. Policz bieguny i styki. Gniazdo musi mieć odpowiedni rozmiar dla danego przekaźnika. Należy także sprawdzić parametry elektryczne.

Jeśli używasz przekaźników bezpieczeństwa, sprawdź, czy przekaźnik i gniazdo współpracują ze sobą. Aby mieć pewność, zawsze spójrz na arkusz danych. Wiele fabryk stosuje specjalne gniazda przekaźników do przekaźników bezpieczeństwa.

Biorąc pod uwagę parametry elektryczne

Parametry elektryczne są bardzo ważne przy wyborze gniazd przekaźników. Musisz wiedzieć, ile prądu i napięcia może wytrzymać Twoje gniazdo przekaźnika. Jeśli twój przekaźnik jest przeznaczony dla 10 A, ale używasz go z 20 A, może się zepsuć. Zawsze dopasowuj parametry przekaźnika do swojego obciążenia. Przekaźniki bezpieczeństwa wymagają odpowiedniego bezpiecznika, aby je chronić. Zbyt duży prąd może powodować problemy, szczególnie w przypadku bezpieczników zwłocznych. W fabrykach gniazda przekaźników muszą spełniać parametry znamionowe przekaźnika lub być od nich lepsze.

Sprawdź wartości znamionowe prądu i napięcia gniazd przekaźników.

Używaj bezpieczników, aby chronić przekaźniki bezpieczeństwa przed zbyt dużym prądem.

Nie używaj gniazd przekaźników o wartościach znamionowych niższych niż obciążenie.

Czynniki środowiska instalacji

Zastanów się, gdzie umieścisz gniazdo przekaźnika. Jeśli zrobi się gorąco, użyj mocnych materiałów. Jeśli jest woda, użyj uszczelek lub szczelnych pudełek. Jeśli występują drgania, wybierz gniazda, które sobie z tym poradzą. Jeśli używasz gniazda przekaźnika na zewnątrz, upewnij się, że jest ono wyposażone w ochronę przed promieniowaniem UV. Jeśli występują agresywne chemikalia, sprawdź, czy gniazdko sobie z nimi poradzi.

Wysoka temperatura może spowodować uszkodzenie gniazda przekaźnika.

Wilgotne powietrze powoduje złe połączenia.

Kurz i woda mogą uniemożliwić działanie przekaźnika.

Wskazówka: Zawsze sprawdzaj arkusz danych pod kątem konfiguracji pinów, rozmiaru, parametrów i sposobu montażu. Pomaga to uniknąć błędów, takich jak nieprawidłowe okablowanie, zbyt duży prąd lub zły montaż. Jeśli chcesz wybrać odpowiednie gniazdo przekaźnika na szynę DIN, poszukaj zgodności w arkuszu danych. Zobaczysz, które przekaźniki bezpieczeństwa pasują do poszczególnych gniazd przekaźników.

Typy podstaw gniazd przekaźników można rozpoznać po etykietach i oznaczeniach. Następnie sprawdź arkusz danych, aby zobaczyć układ pinów i działanie każdego pinu. Oto kilka prostych kroków, które Ci pomogą:

Poszukaj modelu gniazda przekaźnika i producenta.

Przeczytaj arkusz danych, aby znaleźć schemat pinów i działanie każdego pinu.

Porównaj schemat z gniazdem i sprawdź połączenia.

Napisz wyraźne etykiety dla każdego zadania pinu.

Zawsze korzystaj z arkuszy danych i postępuj zgodnie z zasadami. Dzięki temu okablowanie będzie bezpieczne, a system będzie działał prawidłowo.

Często zadawane pytania

Jaka jest różnica między gniazdami przekaźników typu ósemkowego i płaskiego-?

Gniazda ósemkowe wykorzystują okrągłe układy pinów i pasują do przekaźników z ośmioma lub jedenastoma pinami. Gniazda typu blade- mają płaskie końcówki i dobrze nadają się do szybkich połączeń. Możesz wybrać w zależności od typu przekaźnika i potrzeb w zakresie okablowania.

Jak rozpoznać przypisania pinów gniazda przekaźnika?

Możesz sprawdzić gniazdo pod kątem liczb lub symboli obok każdego pinu. Większość gniazd ma standardowy układ. Zawsze czytaj arkusz danych przekaźnika i gniazda, aby prawidłowo dopasować piny.

Czy można zastosować dowolny przekaźnik z dowolną podstawą gniazda?

Nie, trzeba dopasować przekaźnik do podstawy gniazda. Liczba pinów, układ i oceny muszą się zgadzać. Użycie niewłaściwego gniazda może spowodować błędy w okablowaniu lub uszkodzenie. Zawsze sprawdzaj kompatybilność przed instalacją.

Dlaczego warto stosować gniazda przekaźników na szynę DIN?

Gniazda przekaźników na szynę DIN pomagają uporządkować panel sterowania. Można je zatrzasnąć na szynie, co ułatwia instalację i wymianę. Ta metoda oszczędza czas i pozwala zachować porządek w okablowaniu.

Jaki typ terminala jest najlepszy do częstych zmian przekaźników?

Zaciski-wciskane sprawdzają się najlepiej w przypadku częstych zmian przekaźników. Można szybko włożyć przewody bez użycia narzędzi. Oszczędza to czas i ogranicza błędy podczas konserwacji.
