W przypadku obwodów elektrycznych, zwłaszcza obwodów prądu stałego, dobór komponentów ma kluczowe znaczenie dla zapewnienia bezpieczeństwa, wydajności i właściwej funkcjonalności. Jednym z takich elementów, który często budzi wątpliwości, jest przekaźnik 30A. Jako dostawca przekaźników 30A często jestem pytany, czy przekaźnik 30A można zastosować w obwodzie prądu stałego. W tym poście na blogu zagłębię się w ten temat, badając aspekty techniczne, rozważania i zastosowania, które pomogą Ci podjąć świadomą decyzję.
Zrozumienie przekaźników
Zanim omówimy zastosowanie przekaźnika 30 A w obwodzie prądu stałego, najpierw zrozummy, czym jest przekaźnik. Przekaźnik to przełącznik sterowany elektrycznie, który wykorzystuje elektromagnes do sterowania otwieraniem i zamykaniem styków. Umożliwia sterowanie obwodem dużej mocy za pomocą sygnału małej mocy, zapewniając izolację pomiędzy obwodami sterującymi i obwodami obciążenia. Przekaźniki są szeroko stosowane w różnych zastosowaniach, w tym w systemach motoryzacyjnych, przemysłowych i automatyce domowej.
Obwody prądu stałego i ich charakterystyka
Obwody prądu stałego (DC) to obwody, w których prąd płynie tylko w jednym kierunku. W przeciwieństwie do obwodów prądu przemiennego, w których prąd okresowo zmienia kierunek, w obwodach prądu stałego panuje stałe napięcie i prąd. Obwody prądu stałego są powszechnie spotykane w urządzeniach zasilanych bateryjnie, systemach zasilania energią słoneczną i urządzeniach elektronicznych.
Czy przekaźnik 30A można zastosować w obwodzie prądu stałego?
Krótka odpowiedź brzmi: tak, przekaźnik 30 A można zastosować w obwodzie prądu stałego. Aby jednak zapewnić jego prawidłowe i bezpieczne działanie, należy wziąć pod uwagę kilka czynników.
Aktualna ocena
Najbardziej oczywistym czynnikiem jest prąd znamionowy przekaźnika. Przekaźnik 30 A jest zaprojektowany tak, aby wytrzymać maksymalny prąd ciągły o natężeniu 30 amperów. W przypadku stosowania przekaźnika 30 A w obwodzie prądu stałego należy koniecznie upewnić się, że prąd obciążenia nie przekracza tej wartości znamionowej. Przekroczenie prądu znamionowego może spowodować przegrzanie styków przekaźnika, co prowadzi do przedwczesnej awarii lub nawet zagrożenia pożarowego.
Napięcie znamionowe
Oprócz prądu znamionowego ważne jest również napięcie znamionowe przekaźnika. Obwody prądu stałego mogą mieć różne poziomy napięcia, dlatego bardzo ważne jest, aby wybrać przekaźnik o napięciu znamionowym odpowiednim dla obwodu. Użycie przekaźnika o zbyt niskim napięciu znamionowym może spowodować wyładowanie łukowe na stykach, co może spowodować uszkodzenie przekaźnika i wpłynąć na jego działanie.
Materiał kontaktowy i projekt
Materiał styków i konstrukcja przekaźnika mogą również wpływać na jego działanie w obwodzie prądu stałego. Różne materiały stykowe mają różne właściwości elektryczne i mechaniczne, a niektóre lepiej nadają się do zastosowań prądu stałego niż inne. Na przykład srebrne styki są powszechnie stosowane w przekaźnikach, ponieważ mają niską rezystancję i dobrą przewodność. Jednakże w obwodach prądu stałego srebrne styki mogą być podatne na wżery i spawanie z powodu łuku powstającego podczas otwierania i zamykania styków. Aby złagodzić ten problem, w niektórych przekaźnikach zastosowano specjalne materiały lub konstrukcje styków, takie jak styki z podwójną przerwę, aby zmniejszyć wyładowania łukowe i poprawić niezawodność przekaźnika.
Obciążenia indukcyjne
Obwody prądu stałego często zawierają obciążenia indukcyjne, takie jak silniki, solenoidy i transformatory. Obciążenia indukcyjne mogą powodować nagły skok napięcia w przypadku przerwania prądu, co może spowodować uszkodzenie styków przekaźnika. Aby chronić przekaźnik przed tymi skokami napięcia, można zastosować obwód tłumiący lub diodę flyback. Obwód tłumiący składa się z rezystora i kondensatora połączonych równolegle przez styki przekaźnika, natomiast dioda flyback jest połączona równolegle z obciążeniem indukcyjnym. Elementy te pomagają stłumić skoki napięcia i chronić przekaźnik przed uszkodzeniem.
Zastosowania przekaźników 30A w obwodach prądu stałego
Przekaźniki 30 A są powszechnie stosowane w różnych zastosowaniach obwodów prądu stałego, w tym:
Zastosowania motoryzacyjne
W zastosowaniach motoryzacyjnych przekaźniki 30 A służą do sterowania urządzeniami dużej mocy, takimi jak reflektory, wentylatory elektryczne i elektrycznie sterowane szyby. Zapewniają niezawodny i skuteczny sposób włączania i wyłączania tych urządzeń, a jednocześnie chronią instalację elektryczną pojazdu przed uszkodzeniem.
Zastosowania przemysłowe
W zastosowaniach przemysłowych przekaźniki 30 A są stosowane w obwodach sterujących silników, pomp i innego sprzętu. Są one często używane w połączeniu z innymi komponentami elektrycznymi, takimi jak styczniki i wyłączniki, aby zapewnić kompletne rozwiązanie sterujące.
Aplikacje automatyki domowej
W zastosowaniach automatyki domowej przekaźniki 30 A służą do sterowania systemami oświetlenia, ogrzewania i chłodzenia. Można nimi sterować zdalnie za pomocą smartfona lub sterownika automatyki domowej, zapewniając wygodę i oszczędność energii.
Nasze produkty przekaźnikowe 30A
Jako dostawca przekaźników 30A oferujemy szeroką gamę produktów odpowiadających potrzebom różnych zastosowań. Nasze przekaźniki są projektowane i produkowane zgodnie z najwyższymi standardami jakości i niezawodności i są dostępne w różnych konfiguracjach i rozmiarach. Niektóre z naszych popularnych produktów przekaźnikowych 30A obejmują:
- 30A12V Przekaźnik 4-pinowy: Przekaźnik ten jest przeznaczony do użytku w obwodach prądu stałego 12 V i ma konfigurację 4-pinową. Nadaje się do różnych zastosowań, w tym w motoryzacji, przemyśle i automatyce domowej.
- Przekaźnik 12V30A: Przekaźnik ten jest również przeznaczony do stosowania w obwodach prądu stałego 12 V i charakteryzuje się zwartą konstrukcją. Jest idealny do zastosowań, w których przestrzeń jest ograniczona, na przykład w zastosowaniach motoryzacyjnych i morskich.

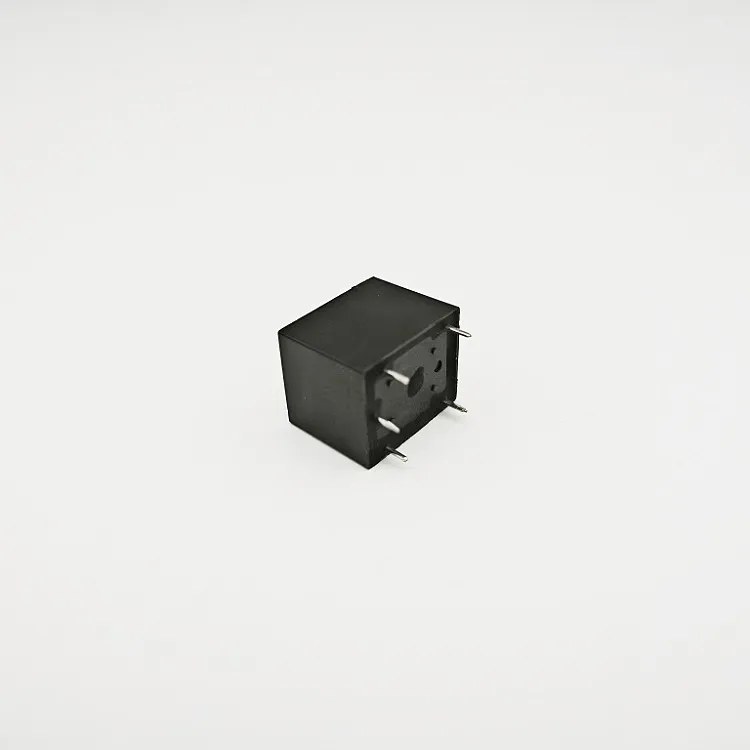

- Przekaźnik 12v 30a 5-pinowy: Przekaźnik ten jest przeznaczony do użytku w obwodach prądu stałego 12 V i ma konfigurację 5-pinową. Nadaje się do zastosowań, w których wymagany jest styk normalnie otwarty i normalnie zamknięty, np. w obwodach sterujących silników i pomp.
Wniosek
Podsumowując, przekaźnik 30 A można zastosować w obwodzie prądu stałego, ale ważne jest, aby wziąć pod uwagę prąd znamionowy, napięcie znamionowe, materiał i konstrukcję styków oraz obecność obciążeń indukcyjnych. Wybierając odpowiedni przekaźnik do swojej aplikacji i podejmując niezbędne środki ostrożności, możesz zapewnić jego prawidłową i bezpieczną pracę. Jako dostawca przekaźników 30A dokładamy wszelkich starań, aby zapewnić naszym klientom produkty wysokiej jakości i doskonałą obsługę klienta. Jeśli masz jakiekolwiek pytania lub potrzebujesz pomocy w wyborze odpowiedniego przekaźnika do swojej aplikacji, nie wahaj się z nami skontaktować. Z niecierpliwością czekamy na współpracę z Tobą, aby spełnić Twoje potrzeby w zakresie przekaźników.
Referencje
- Dorf, RC i Svoboda, JA (2016). Wprowadzenie do obwodów elektrycznych. Wiley'a.
- Nilsson, JW i Riedel, SA (2014). Obwody elektryczne. Pearsona.
- Thomas, RE i Rosa, AJ (2013). Analiza i projektowanie obwodów liniowych. Wiley'a.
