Przekaźnik wyborów punktu kontaktowego, które poprawiają przełączanie o wysokim obciążeniu

Wybór odpowiedniego punktu kontaktowego przekaźnika robi dużą różnicę w przełączaniu o wysokim obciążeniu . Otrzymujesz najlepsze wyniki, używając mocnych materiałów, takich jak srebrny tlenek kadmu lub srebrny tlenek cyny, wybierając odpowiedni rozmiar i zapewnianie solidnej konfiguracji konfiguracji . Te wybory pomagają zapobiegać łuszczeniu, stopić się i nosić .}. Punkty .

Ciągłe prąd obciążenia i prąd przełączania wpływają na ryzyko ciepła i uszkodzenia .

Przekaźniki o wysokiej wydajności, takie jak G2RV, oferują podwójną trwałość standardowych przekaźników .

Kluczowe wyniki

Wybierz materiały kontaktowe przekaźnika, takie jak srebrny tlenek cyny lub srebrny tlenek kadmu w celu uzyskania dobrej wydajności i trwałości w przełączaniu o wysokim obciążeniu .

DopasujRozmiar kontaktu i powierzchnia doTwoje obciążenie do rozprzestrzeniania ciepła i zmniejszenia zużycia, zapewniając dłuższą żywotność przekaźnika .

Użyj wielu punktów kontaktowych lub wzorów podwójnych kontaktów, aby obniżyć opór i oszczędzać energię, jednocześnie poprawiając niezawodność .

Zapobiegaj awarii, przełączając się na zerowym napięciu, stosując metody tłumienia łuku, takie jak obwody snubbera i wydmulenia magnetyczne, oraz poszanowanie ocen przekaźnika .

Derate przekaźniki dla obciążeń indukcyjnych i pojemnościowych poprzez wybór kontaktów o wyższej ocen i użycie ograniczeń prądowych odczucia w celu ochrony przed uszkodzeniem .

Regularnie sprawdzaj i utrzymuj kontakty przekaźnikowe, czyszcząc, sprawdzając opór i zastępując zużyte części, aby system był bezpieczny i niezawodny .

Zawsze sprawdzaj napięcie przekaźnika i aktualne oceny i nigdy nie przekraczają ich, aby uniknąć spawania kontaktu, topnienia lub wczesnej awarii .

Właściwe okablowanie, uziemienie i następująceWytyczne producenta pomagają zapewnićStabilna operacja przekaźnika i rozszerz żywotność kontaktową .

Czynniki kontaktowe przekaźnika

Po wybraniu kontaktu przekaźnika do przełączania o wysokim obciążeniu musisz spojrzeć na trzy główne czynniki: materiał, rozmiar i powierzchnię oraz konfigurację . Każdy z tych czynników wpływa na to, jak dobrze działa przekaźnik i jak długo to trwa .

Przybory

Materiał, który wybierzesz do przekaźnika, zmienia się, w jaki sposób obsługuje ciepło, odpiera zużycie i radzi sobie z łukami elektrycznymi . Niektóre materiały działają lepiej dla obciążeń o dużej mocy, podczas gdy inne pomagają spełnić zasady środowiskowe .

Srebrny tlenek kadmu

Srebrny tlenek kadmu wyróżnia się jego zdolnością do obsługi wysokich prądów i odporności na erozję łukową . Często widzisz ten materiał w farmach wiatrowych na morzu i średniego do wysokiego napięcia . może trwać przez wiele cykli przełączających i nadal działa, nawet gdy ładunek jest ciężki .}

Jednak kadm jest toksyczny, tak wiele krajów ogranicza teraz jego użycie . Producenci szukają bezpieczniejszych opcji, ale srebrny tlenek kadmu nadal odgrywa dużą rolę w miejscach, w których potrzebujesz najwyższej wydajności .

Srebrny tlenek cyny

Srebrny tlenek cyny daje silną moc kaszczącą łuk i działa dobrze w wyłącznikach o średnim napięciu . Ten materiał nie zawiera kadmu, więc spełnia surowe zasady środowiskowe, takie jak zasięg i Rohs . znajdziesz go w Ameryce Północnej i Europie, gdzie bezpieczeństwo i eco-friendystyczny istota . srebrna tlenk tona może być przez 10, {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{6, {6 {6 {6 {6 {{6 {6 {6 {6 {6} znajdziesz go w Ameryce Północnej i Europie, gdzie bezpieczeństwo i ekologiczne przyjazność . srebrne tlenku blaszania tlen Operacje, co czyni go dobrym wyborem dla przekaźników, które często przełącza się .

Inne stopy

Możesz także wybierać spośród innych stopów, każdy z własnymi mocnymi stronami:

Należy dopasować stop do swojej aplikacji . Na przykład Silver-Nickel działa dobrze, gdy potrzebujesz wysokiej stabilności termicznej, podczas gdy Graphit Silver jest najlepszy do przesuwu kontaktów .

Wskazówka:Zawsze sprawdzaj, czy Twój materiał kontaktowy przekaźnika spełnia lokalne reguły środowiskowe przed wybraniem .

Rozmiar i powierzchnia

Rozmiar i powierzchnia kontaktu przekaźnika wpływają na to, ile prąd może przenieść i ile ciepła może sobie poradzić . Większe styki rozkładają obciążenie elektryczne, które obniża ryzyko przegrzania i topnienia . Jeśli używasz małego kontaktu dla dużego obciążenia, możesz zobaczyć szybsze zużycie i wyższe {{2} z Omronu, aby uzyskać odpowiednią kontakt, aby utrzymać oporę na dużym obciążeniu. Low . Jeśli używasz konfiguracji podwójnej kontaktu, możesz osiągnąć niski opór z mniejszą siłą niż konfiguracja pojedynczego kontaktu . oznacza to, że możesz użyć mniejszej przekaźnika lub słabszej cewki i nadal uzyskać dobrą wydajność .

Konfiguracja

Jak konfigurujesz kontakt przekaźnika również ma znaczenie . możesz użyć pojedynczych lub wielu punktów i możesz wybrać między przekaźnikami i stycznymi .

Single vs . Wiele punktów

Kontakt z jednym punktem jest prosty i działa dla małych obciążeń . W przypadku przełączania o dużej mocy, uzyskasz lepsze wyniki z wieloma punktami, takimi jak projekty podwójnego przekaźnika lub dwukrotnego kontaktu, . Konfiguracje niższa odporność kontaktowa i rozkładają ciepło . Twin-Contact Srands mogą osiągnąć ten sam niski opór, jak to, ale potrzebują mniejszej odporności kontaktu { Zapisz przestrzeń i energię .

Stypenciors vs . przekaźniki

Styczniki są specjalnymi przekaźnikami wykonanymi dla obciążeń o wysokiej prądu . Używają silnych kontaktów i dodatkowych funkcji kasztanowych, takich jak magnetyczne cewki wydmuchiowe . Te funkcje pomocy stycznikom obsługując duże obciążenia bezpiecznie i trwają dłużej ., niektóre styki mają również styki przeciążenia, aby chronić silniki przed zbyt dużą ilością prądu.}}}}}}}}}}}}}} podobnie jak .. Rozmiar i obsługa ciepła stycznika . Powinieneś wybrać stycznik, gdy trzeba przełączać duże silniki lub ciężki sprzęt .

Notatka:Zawsze sprawdzaj prąd kontaktowy, oporność i żywotność elektryczną, gdy wybierzesz konfigurację kontaktową przekaźnika . Te liczby informują, ile obciążenia może obsłużyć przekaźnik i jak długo będzie trwał .

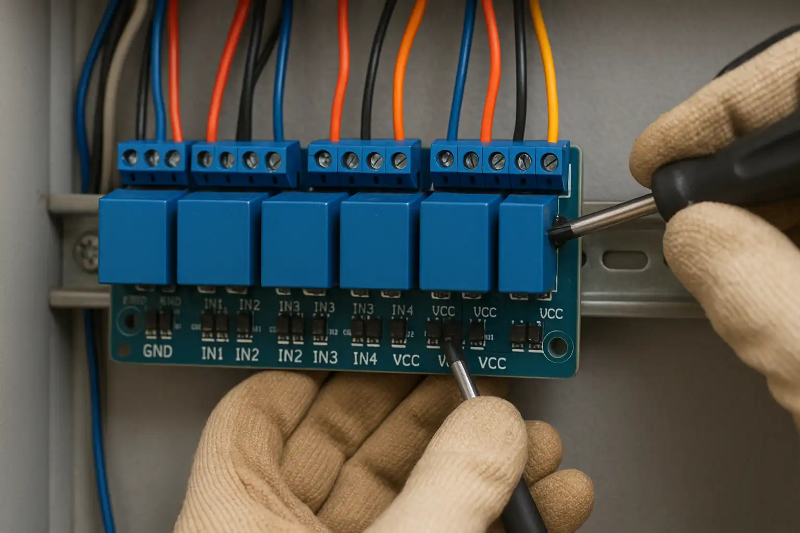

Zapobieganie awarii

Kiedy pracujesz z przełączaniem o wysokim obciążeniu, napotykasz kilka popularnych mechanizmów awarii . one obejmują one zużycie i erozję, topnienie i spawanie oraz arcing . Możesz zapobiec tym problemom, dokonując inteligentnych wyborów dotyczących materiałów kontaktowych, rozmiarów i konfiguracji . musisz również użyć technik przełączania odpowiedniego i rozstrzygania.}}

Nosić i erozję

Zużycie i erozja zdarzają się za każdym razem, gdy przełączasz obciążenie . Każda operacja powoduje, że niewielka ilość materiału opuszcza powierzchnię kontaktową . Z czasem prowadzi to do wyższej oporu i możliwej awarii . Możesz spowolnić zużycie, wybierając materiały, takie jak srebrna tlenku blaszania, która rezygnuje z arc erosion . większa część kontaktowa, a także rozłożyć obciążenie i zmniejszyć obciążenie i zmniejszyć na gorąco i zmniejszyć obciążenie i zmniejszyć obciążenie i zmniejszyć obciążenie i zmniejszyć obciążenie i zmniejszyć. plamy . Jeśli zsynchronizujeszOperacja kontaktowa przekaźnikaW przypadku przebiegu AC możesz na przykład ograniczyć prądy odtłuszczające i intensywność łuku ., przełączanie lampa żarowych w pobliżu napięcia zerowego pozwala prądowi powoli wzrosnąć, co zmniejsza erozję kontaktową ., pokazują, że te metody ustalania może zwiększyć żywotność przekaźnika do dziesięciu razy .}, co zmniejsza erozję kontaktową .

Wskazówka:Użyj projektów podwójnych lub podwójnych łamów, aby obniżyć siłę potrzebną do dobrego kontaktu . To zmniejsza zużycie i pomaga przekaźnikowi trwać dłużej .

Topnienie i spawanie

Topienie i spawanie są poważnym ryzykiem w przełączaniu o wysokim obciążeniu ., gdy spoiny kontaktowe przekaźnikowe nie może już otwierać obwodu . To może powodować uszkodzenie sprzętu lub nawet pożaru . Zagrożenie spawania unosi się w górę, jeśli przełącza się u szczytu napięcia prądu przemiennego lub używasz niewłaściwego kontaktu kontaktowego. a srebrne kontakty nikiel mają wysoką tendencję do spawania pod stresem, podczas gdy srebrny tlenek cyny opiera się spawanie nawet podczas trudnych testów .

Możesz obniżyć ryzyko spawania, używając styków przekaźników wykonanych ze srebrnego tlenku cyny i przełączając się przy zerowym napięciu . równoległe styki zwiększają masę termiczną, co pomaga topieć, ale nie zwiększa luki między kontaktami . zawsze sprawdzaj wskaźniki kontaktu i unikać ich przekraczania .}

Arcing

ARCING ma miejsce, gdy otworzysz lub zamykasz obwód pod obciążeniem . Arc tworzy plazmat o wysokiej temperaturze, który może uszkodzić powierzchnię kontaktową ., możesz zmniejszyć Arcing, stosując techniki tłumienia łuku, takie jak obwody snubber lub magnetyczne wydmuchy .

Synchronizacja operacji kontaktowej z przebiegiem AC pomaga również . łamanie kontaktu tuż przed przecinowaniem prądu zerowego zmniejszają intensywność łuku i zużycie kontaktu . z łączności TE pokazują, że te metody mogą przedłużyć żywotność przekaźnika i umożliwić bezpiecznie przełączać wyższe obciążenia .

You should also consider derating for inductive loads. Inductive loads, like motors, create higher voltage spikes when you open the circuit. By choosing a relay contact rated above your expected load, you give yourself a safety margin. Adjusting relay settings for peak and off-peak periods, as shown in recent studies, helps prevent failures by matching relay performance to real-world Warunki .

Notatka:Zawsze dopasuj wybór kontaktu z przekaźnikami i ustawienia do określonego typu obciążenia i potrzeb przełączania .

Tłumienie łuku

Podczas zmiany wysokich obciążeń łuki elektryczne mogą uszkodzić kontakty przekaźnikowe i skrócić ich żywotność . techniki tłumienia łuku, pomagają kontrolować te łuki, dzięki czemu system jest bezpieczniejszy i bardziej niezawodny .

Obwody snubber

Obwody snubber używają rezystora i kondensatora (RC) równolegle z kontaktami . Ta konfiguracja pochłania energię z łuku i ogranicza skoki napięcia .

Inżynierowie przetestowali kontakty przekaźnikowe z obwodami rc i bez obwodów rc ., stwierdzili, że obwody snubbera skracały czas trwania łuku i amplitudę ., łuki, które trwały kilka milisekund spadły tylko do mikrosekund .

Bez tłumienia łuku wykazały łukiWyższe napięciei trwało dłużej . Po dodaniu obwodów snubbera łuki stały się słabsze .

Liderzy branży, tacy jak Tyco Electronics and Agilent Technologies, zgłaszają, że obwody Snubber poprawiają przekaźnik kontaktowy i tłumienia ARC .

Studia przypadków pokazują, że obwody snubber działają dobrze z różnymi obciążeniami, takimi jak grzejniki i transformatory . W każdym przypadku łuk zmniejszony, gdy użyto obwodu snubbera .

Badania porównane obwody snubbera z elektronicznymi tłumikami łuku . Obie metody pomogły, ale RC Snubbers okazały się praktyczne i skuteczne dla systemów przekaźnika energii .

Wskazówka:Zawsze powinieneś rozważyć dodanieobwód snubber podczas przełączaniaObciążenia indukcyjne lub o dużej mocy . Ten prosty dodatek może przedłużyć żywotność kontaktów przekaźnika .

Wymuchy magnetyczne

Wymuchy magnetyczne Użyj pola magnetycznego, aby odepchnąć łuk od punktów kontaktowych . Ta akcja rozciąga łuk, ułatwiając gaszenie ., możesz wybrać między spolaryzowanym i niepolaryzowanym wybuchem magnetycznym:

Spolaryzowane wydmuchy magnetyczne są zgodne z bieżącym przepływem . zapewniają najlepsze przemieszczenie łuku i dają najdłuższą żywotność cyklu elektrycznego .

Niepolaryzowane wybuchy działają w obu obecnych kierunkach, ale oferują około połowy żywotności cyklu spolaryzowanych projektów .

Niektóre projekty wypełniają komorę kontaktową z gazem obojętnym . Ten gaz utrudnia podróżowanie, co pomaga szybciej wydać łuk .

Kontakty podwójnie otwarte zwiększają odległość, którą ARC musi przekroczyć . Ta funkcja pomaga również ugasić łuk i zmniejsza zużycie .

Testy pokazują, że spolaryzowane wydmulety magnetyczne mogą znacznie przedłużyć żywotność przekaźnika w środowiskach DC o wysokim obciążeniu .

Notatka:Wymuchy magnetyczne są szczególnie przydatne, gdy trzeba przełączać duże prądy DC . Pomagają utrzymać system dłużej i bezpieczniejszy .

Kontakt luka

Różnica kontaktowa to odległość między otwartymi kontaktami . większa szczelina utrudnia łuk przeskakiwanie przez . Powinieneś sprawdzić rozmiar luki, gdy wybierzesz przekaźnik do przełączania o wysokim obciążeniu ., jeśli luka jest zbyt mała, łuk może być łatwiejszy i spowodować obrażenia . trochę relacjonowania lub twink. Skuteczna szczelina . Ten projekt rozprzestrzenia energię łuku i pomaga zapobiegać spawaniu kontaktowym .

Szersza luka kontaktowa obniża ryzyko ponownego uwzględnienia łuku .

Kontakty z podwójnym łamaniem podzielone łuk na dwie ścieżki, co ułatwia gaszenie .

Właściwy rozmiar szczeliny pomaga przekaźnikowi trwać dłużej i zmniejsza potrzeby konserwacji .

Wskazówka:Zawsze sprawdzaj lukę kontaktową w arkuszu danych przekaźnika . większa luka może mieć duży wpływ na tłumienie i przekaźnik ARC .

Rozważania dotyczące ładowania

Kiedy wybierzesz przekaźnik do przełączania o wysokim obciążeniu, musisz pomyśleć o rodzaju obciążenia elektrycznego . Każda indukcyjna, pojemnościowa lub rezystancyjna, jak wykonuje kontakt przekaźnika i jak długo to trwa .

Obciążenia indukcyjne

Obciążenia indukcyjne obejmują silniki, transformatory i elektromagnety . Urządzenia przechowują energię na polach magnetycznych . Gdy otwierasz obwód, przechowywana energia może powodować skok napięcia . Kolca ten może stworzyć silny łuk na styku przekaźnika, co może prowadzić do szybkiego zużycia, a nawet spawania {3.

Zawsze powinieneś przekaźnik dla obciążeń indukcyjnych . Oznacza to, że wybierzesz przekaźnik z wyższym prądem i oceną napięcia niż faktyczne obciążenie . Dokonowanie daje margines bezpieczeństwa i pomaga zapobiegać awarii . adaptacyjne strategie przekaźnika.

Badania symulacyjne pokazują, że strategie przekaźnika adaptacyjnego poprawiają czas wyczyszczenia błędów i stabilność systemu .

Przekaźniki adaptacyjne dostosowują się do zmian w sieci, takich jak nowe źródła zasilania lub zmieniające się prądy błędów .

Strategie te pomagają zapobiegać niewłaściwej koordynacji między różnymi rodzajami przekaźników, zapewniając bezpieczeństwo systemu .

Regularne aktualizacje i testowanie ustawień przekaźnika zapewniają niezawodne ochronę, nawet gdy zmienia się Twoja sieć .

Wskazówka:Zawsze sprawdzaj arkusz danych przekaźnika dla zalecanych wartości wyłączania podczas przełączania obciążeń indukcyjnych .

Obciążenia pojemnościowe

Obciążenia pojemnościowe obejmują urządzenia takie jak korektowanie współczynników mocy i długie przebiegi kablowe . Te obciążenia mogą powodować bardzo wysokie prądy odtłuszczające po zamknięciu obwodu . Występ może uszkodzić kontakt przekaźnika, jeśli nie podejmiesz specjalnych kroków .

Możesz użyć synchronizacji zerowej, aby chronić przekaźnik . Ta technika przełącza przekaźnik w punkcie, w którym napięcie przekracza zero . w tym momencie zmniejsza prąd wstrząsowy i pomaga przekaźnikowi trwać dłużej . oto kilka ważnych punktów:

Przełączanie zerowe rozszerza żywotność przekaźnika dla obciążeń rezystancyjnych, indukcyjnych i szczególnie pojemnościowych .

Obciążenia pojemnościowe tworzą wysokie prądy odczucia, ale możesz to zmniejszyć, czasową operację przekaźnika do przebiegu napięcia .

Synchronizacja przekaźnika pomaga utrzymać niską opór kontaktu i poprawia samoczyszczenie .

Skutki odwołania i przełączania mogą być złożone, więc należy sprawdzić z inżynierami przekaźnikowymi, aby uzyskać najlepsze porady .

Notatka:Zawsze rozważ wysokie prądy rozluźne przy wyborze przekaźnika dla obciążeń pojemnościowych .

Obciążenia rezystancyjne

Obciążenia rezystancyjne obejmują grzejniki, lampy żarowe i proste obwody elektryczne . Te obciążenia rysują stały prąd bez nagłego skoków ., zwykle trwają dłużej z obciążeniami rezystanowymi, ale nadal musisz wybrać odpowiedni materiał i projekt .}

Poniższa tabela pokazuje, jak różne styki przekaźnika działają z obciążeniami rezystancyjnymi i indukcyjnymi:

Możesz zauważyć, że kontakty przekaźnikowe mogą z czasem rozwinąć wyższy opór, szczególnie przy bardzo niskich prądach . Dzieje się tak, ponieważ małe łuki nie są wystarczająco silne, aby wyczyścić powierzchnię kontaktową . za pomocą odpowiedniego materiału i przełączanie z wyższymi prądami może pomóc utrzymać kontakty w czystości i niezawodne .}

Wskazówka:W przypadku obciążeń rezystancyjnych wybierz kontakty przekaźnikowe ze sprawdzoną trwałością i rozważ czynniki środowiskowe, takie jak wilgotność lub kurz .

Oceny kontaktowe przekaźnika

Wybór odpowiednich ocen kontaktu przekaźnika jest kluczem do bezpiecznego i niezawodnego przełączania wysokiego obciążenia .

Napięcie i prąd

Musisz dopasować napięcie przekaźnika i bieżące oceny do swojej aplikacji . Jeśli przekroczysz te oceny, ryzykujesz spawanie kontaktów lub powodowanie niebezpiecznych łuków ., oto kilka ważnych punktów, o których należy pamiętać:

Ocena napięcia musi być równa lub wyższa niż napięcie obciążenia . To zapobiega awarii i utrzymuje przekaźnik bezpiecznie .

Obecne oceny obejmują zarówno prądy w stanie ustalonym, jak i przypływ (inrush) ., na przykład lampa lub silnik może rysować znacznie więcej prądu podczas uruchamiania niż podczas normalnej operacji .

Obwody prądu przemiennego są łatwiejsze w kontaktach przekaźnika, ponieważ napięcie przecina zero, co pomaga zatrzymać łuki . obwody DC utrzymują stałe napięcie, więc łuki trwają dłużej i powodują więcej zużycia .

Czynniki środowiskowe, takie jak temperatura, wilgotność i wibracje, mogą zmienić to, jak dobrze działa Twój przekaźnik .

Izolacja między obwodami kontrolnymi i obciążenia chroni wrażliwą elektronikę i zapewnia bezpieczeństwo systemu .

Wskazówka:Zawsze sprawdzaj zarówno oceny cewki, jak i kontaktu . Mogą być różne dla każdego typu przekaźnika .

Ta tabela pokazuje, że zmiany projektu, takie jak usunięcie diody lub ulepszenie sprężyny, może zwiększyć prędkość, z jaką kontakty otwierają się i zwiększają żywotność przekaźnika .

Limity oceny mocy

Musisz zachować przekaźnik w granicach oceny mocy . Jeśli przełączasz obciążenia, które rysują zbyt dużą moc, styki mogą przegrzać, erodować lub spawać razem ., gdy inżynierowie dodali inżynierowie, powiązane z myślami, tak jak trwają i pokazano czasowo i pokazano mniej i pokazano mniej i pokazano. Obrażenia . bez NTCS prąd odwołania wzrósł o ponad 50%, powodując wczesną awarię .

Przekaźniki z NTCS pozostały w ramach ich oceny, nawet po wielu cyklach .

Ograniczanie prądu inrush pomaga zapobiegać spawaniu kontaktowym i rozszerza żywotność przekaźnika .

Metody te działają dobrze w trudnych środowiskach, takich jak systemy wojskowe lub lotnicze .

Notatka:Zawsze używaj urządzeń o ograniczaniu aktualnych, jeśli obciążenie ma wysokie prądy odczucia .

Równoległe kontakty

Czasami możesz chcieć równolegle przekaźnikami, aby obsłużyć wyższe obciążenia . Ta metoda zwiększa masę termiczną, więc styki mogą wchłonąć więcej ciepła . Jednak równolegle nie zwiększa luki między kontaktami ., jeśli tworzy ARC, może nadal skakać na tej samej odległości .}}

Równoległość pomaga podzielić się obciążeniem i zmniejsza naprężenie na każdym kontakcie .

Nie poprawia możliwości rozbicia obwodu lub zatrzymania łuku .

Nadal musisz szanować ocenę napięcia i upewnić się, że przekaźnik może się bezpiecznie otworzyć .

Alarm:Nigdy nie polegaj na równoległości samotnie dla tłumienia łuku . Zawsze sprawdzaj oceny przekaźnika i używaj odpowiednich metod tłumienia łuku .

Praktyczne wskazówki

Rozmiar i obcowanie

Zawsze powinieneś rozmiar kontaktu przekaźnika na podstawie rzeczywistego obciążenia i typu prądu . nigdy nie przekraczać napięcia przekaźnika lub ocen bieżących . przekraczanie tych limitów może powodować natychmiastową awarię, jak pokazano w wielu studiach przypadków . Wysokie prądu rozszerzającego z urządzeń lub transformatorów może szybko uszkodzić kontakty.}}} Użyj cyrkowości miękkiej limitu prądu miękkiego do limitu prądu i in. Chroń swój przekaźnik . Zawsze sprawdzaj zakrzywione krzywe w arkuszu danych, szczególnie w przypadku obciążeń DC . Jeśli zignorujesz te krzywe, ryzykujesz stopienie lub spawanie podczas przełączania .

Oto szybka lista kontrolna do rozmiaru i opracowania:

Potwierdź typ obciążenia (rezystancyjny, indukcyjny lub pojemnościowy) .

Sprawdź napięcie przekaźnika i aktualne oceny .

Zastosuj obciążenia indukcyjne lub pojemnościowe .

Użyj ograniczeń prądowych Inrush dla obciążeń o wysokich prądach początkowych .

Wybierz prawidłowy materiał kontaktowy dla aplikacji .

Nigdy nie przekraczaj określonych limitów przekaźnika .

Wskazówka:Traktuj oceny przekaźników jako absolutne . Nawet krótkie przeciążenie może powodować trwałe uszkodzenia .

Okablowanie

Właściwe okablowanie zapewnia niezawodne działanie przekaźnika i długą żywotność . Zawsze używaj bezpiecznych i dobrze zainstalowanych terminów . mocno zacisnąć śruby terminalu, aby zapobiec luźnym połączeniom . Unikaj wymuszania dodatkowych przewodów do bloków terminalu . Użyj szarpnięcia lub bootlace płomienia lepszego kontaktu, chyba że termin jest zaprojektowany dla terminalu. . Dobre uziemienie jest ważne . przewody uziemienia trasy oddzielnie od kabli zasilających, aby zmniejszyć szum i poprawić bezpieczeństwo . Wpłacie wszystkie przewody wyraźnie za pomocą standardowych kodów kolorów i trwałych etykiet . To sprawia, że przyszłe konserwację jest łatwiejsze i szybsze .}

Użyj kabli osłonowych lub skręconych, aby zmniejszyć szum elektryczny .

Dopasuj metale drutu do metali złącza, aby uniknąć niechcianych przesunięć napięcia .

Montaż przekaźniki prawidłowo na PCB, aby zapobiec wczesnej awarii .

Utrzymuj obwody przekaźników z napędem cewek w czystości i stabilne dla najlepszej wydajności .

Notatka:Obwody Snubber pomagają zapobiegać niechcianym działaniu przekaźnika z powodu skoków napięcia, szczególnie przy obciążeniach indukcyjnych .

Konserwacja

Regular maintenance keeps your relay contact working well and extends its life. Clean contacts with approved cleaners to maintain good conductivity. Tighten all electrical connections during inspections. Watch for signs of wear, such as pitting, welding, or burn marks. Replace relays that show damage or reach their service interval. Keep Szczegółowe zapisy inspekcji, testów i napraw . Pomaga to wykryć wzorce i planować konserwację zapobiegawczą . szkolenie zespołu w zakresie bezpiecznego obsługi i rozwiązywania problemów . Dobre szkolenie zmniejsza błędy i poprawia niezawodność .}

Lista kontrolna konserwacji:

Sprawdź kontakty przekaźnikowe pod kątem zużycia lub uszkodzeń .

Czyste kontakty zgodnie z zaleceniami producenta .

Zmierz oporność kontaktową, aby wykryć wczesne problemy .

Sprawdź, czy prądy obciążenia Dopasuj specyfikacje przekaźnika .

Użyj metod tłumienia ARC do przełączania o wysokim obciążeniu lub DC .

Zapewnij odpowiednią wentylację i zarządzanie termicznie .

Aktualizacja rekordów konserwacji po każdej usłudze .

Alarm:Wczesne oznaki problemów obejmują nietypowe dźwięki, opóźnione przełączanie lub widoczna korozja . Od razu rozwiązują te problemy, aby uniknąć większych awarii .

Możesz zwiększyć niezawodność w przełączaniu o wysokim obciążeniu, wybierając odpowiedni kontakt przekaźnika . Wybierz mocne materiały i użyj najlepszej konfiguracji dla swoich potrzeb . zawsze używaj metod tłumienia łuku i szanuj oceny wymienione w arkuszu danych . obserwuj listę kontrolną i utrzymuj regularną konserwację . bezpieczne .

FAQ

Jaki jest najlepszy materiał do styków przekaźników o wysokim obciążeniu?

Otrzymujesz najlepsze wyniki z srebrnym tlenkiem cyny lub srebrnym tlenkiem kadmu . srebrny tlenek cyny działa dobrze w przypadku większości potrzeb o dużej mocy i spełnia zasady środowiskowe . srebrne tlenki kadmu obsługuje ciężkie obciążenia, ale staje przed ograniczeniami z powodu toksyczności .}

Jak zapobiec spawaniu kontaktowego przekaźnika?

Możesz zapobiec spawaniu, wybierając odpowiedni materiał kontaktowy, taki jak srebrny tlenek cyny . przełącznik zerowy napięcie, jeśli to możliwe . użyj metod tłumienia łukowego, takich jak obwody snubber .

Dlaczego rozmiar kontaktu ma znaczenie w przekaźnikach?

Większe kontakty rozciągają ciepło i prąd lepiej . to obniża ryzyko przegrzania i topnienia . Otrzymujesz dłuższą żywotność przekaźnika i mniej niepowodzeń, gdy dopasujesz rozmiar kontaktu do obciążenia .

Czy mogę użyć tego samego przekaźnika dla obciążeń AC i DC?

Nie należy używać tego samego przekaźnika dla obu ładunków . tworzenie dłuższych łuków, które noszą kontakty szybciej . zawsze sprawdzaj arkusz danych przekaźnika dla oceny AC i DC przed użyciem .

Co wyróżnia się i dlaczego jest to ważne?

Obniżenie oznacza wybór przekaźnika o wyższych ocenach niż rzeczywisty obciążenie . Daje to margines bezpieczeństwa . Unikaj wczesnych awarii, szczególnie przy obciążeniach indukcyjnych lub pojemnościowych .

Jak często powinienem sprawdzić kontakty przekaźnikowe?

Powinieneś sprawdzić kontakty przekaźnikowe podczas regularnej konserwacji . Poszukaj oznak zużycia, wżerowania lub odbarwienia . Od razu wymienić uszkodzone przekaźniki, aby zapewnić bezpieczeństwo systemu .

Czy potrzebuję tłumienia łuku dla wszystkich ładunków?

Potrzebujesz najbardziej supresji łukowej z obciążeniami indukcyjnymi lub dużej mocy . obwodu i wydmuchiwach magnetycznych pomagają chronić kontakty . dla małych obciążeń rezystancyjnych, supresja łuku może nie być konieczne .

Czy mogę równolegle przekaźnikami, aby obsłużyć więcej prądu?

Możesz równoległe kontakty, aby udostępnić prąd i zmniejszyć ciepło . To nie zwiększa luki między kontaktami .
