Gdy przekaźnik jest używany do sterowania sprzętem o dużej mocy, może przełączać się za pomocą sygnału o małej mocy. Przekaźnik jest zasadniczo urządzeniem pośrednim, które umożliwia włączanie i wyłączanie obwodu na odległość. Przekaźnik ogólnego przeznaczenia stanowi ważny element każdego systemu, który wymaga przełączania między wieloma obwodami lub sterowania obciążeniami dużej mocy.
Co to jest przekaźnik ogólnego przeznaczenia?
Przekaźnik ogólny to przełącznik elektryczny, który otwiera lub zamyka obwód za pomocą sygnału elektrycznego i jest zwykle używany do celów automatyki i sterowania. Nazywa się go „przekaźnikiem ogólnym”, ponieważ ma szeroki zakres zastosowań i może być stosowany w wielu gałęziach przemysłu, takich jak sprzęt gospodarstwa domowego, maszyny przemysłowe i systemy motoryzacyjne. Przekaźniki te mogą obsługiwać różnorodne obciążenia prądowe i napięciowe, umożliwiając im sterowanie obwodem w wielu różnych środowiskach.
Jak działa przekaźnik ogólny?
Zasada działania przekaźnika ogólnego jest stosunkowo prosta, ale bardzo wydajna. Przekaźnik steruje otwieraniem i zamykaniem przełączników (lub wielu przełączników) za pomocą elektromagnesów. Kiedy prąd przepływa przez cewkę przekaźnika, przełącznik przekaźnika zmienia się.
Zasada działania przekaźnika polega na użyciu elektromagnesu do otwierania lub zamykania przełącznika. Gdy przełącznik jest zamknięty, obwód jest podłączony i prąd może płynąć. Gdy przełącznik jest otwarty, obwód jest odłączony i prąd nie może płynąć.
Przekaźniki ogólnego przeznaczenia mogą być używane do sterowania różnorodnym sprzętem, w tym silnikami, oświetleniem i pompami. Zwykle stosuje się je w zastosowaniach wymagających przełączania niewielkiej ilości prądu, takich jak sprzęt AGD, elektronika samochodowa i sprzęt biurowy.

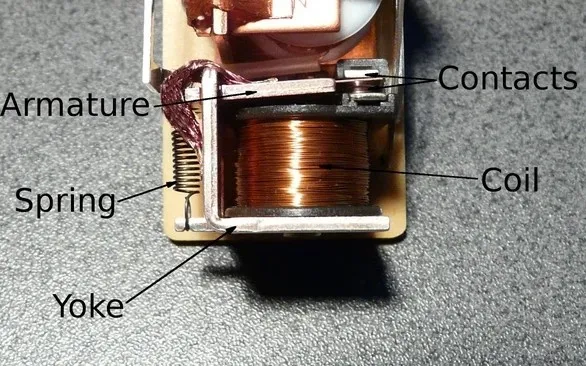

Elementy przekaźnika ogólnego
Przekaźnik ogólny zawiera kilka kluczowych elementów zapewniających jego normalne działanie:
Cewka: gdy prąd przepływa przez cewkę, generowane jest pole magnetyczne.
Styk: te części przewodzące będą się otwierać i zamykać w odpowiednim czasie, aby kontrolować przepływ prądu. Typowe typy styków obejmują styki normalnie otwarte (nie) i normalnie zamknięte (NC).
Rdzeń transmisyjny: ruchoma część, która porusza się pod wpływem pola magnetycznego, zmieniając w ten sposób stan styku.
Sprężyna: upewnij się, że po odcięciu prądu żelazny rdzeń napędu może powrócić do pierwotnego położenia, aby pomóc w zresetowaniu przekaźnika.
Obudowa/rama: chroni wewnętrzne elementy przekaźnika przed kurzem i uszkodzeniami mechanicznymi.
Rodzaje przekaźników ogólnego przeznaczenia
Przekaźnik elektromagnetyczny: najpopularniejszy typ przekaźnika, który napędza rdzeń napędu przez pole magnetyczne generowane przez cewkę i realizuje sterowanie przełącznikiem. Idealny do zastosowań ogólnych.
Przekaźnik półprzewodnikowy: w przeciwieństwie do przekaźnika elektromagnetycznego, przekaźnik półprzewodnikowy (SSR) nie ma ruchomych części, ale wykorzystuje półprzewodnik do wykonywania funkcji przełączania. Przekaźniki półprzewodnikowe zapewniają szybszą reakcję, niższy poziom hałasu i większą trwałość.
Przekaźnik termiczny: ten przekaźnik służy do zabezpieczenia przed przeciążeniem. Arkusz bimetalu wygina się po nagrzaniu, powodując otwarcie styku i chroniąc obwód przed przetężeniem. Stosowany jest głównie do ochrony silnika.
Powszechne zastosowanie przekaźnika ogólnego
Urządzenia gospodarstwa domowego: na przykład w lodówkach, pralkach i klimatyzatorach przekaźniki służą do sterowania silnikami, elementami grzejnymi i oświetleniem.
Maszyny przemysłowe: Przekaźnik odgrywa bardzo ważną rolę w sterowaniu urządzeniami, takimi jak przenośniki taśmowe, windy i roboty. Mogą zautomatyzować pracę mechaniczną i ograniczyć obsługę ręczną.
Przemysł motoryzacyjny: stosowany w pojazdach do sterowania oświetleniem i klimatyzatorami. Przekaźniki te przełączają komponenty o dużej mocy, chroniąc w ten sposób wrażliwe obwody elektryczne.
Zalety przekaźnika ogólnego
| Zalety | Opis |
|---|
| Bezpieczeństwo | Przekaźniki mogą izolować obwody sterujące niskiego napięcia od obwodów wysokiego napięcia, zapewniając dodatkową ochronę i zmniejszając ryzyko usterek elektrycznych. |
| Opłacalność | Przekaźniki są zazwyczaj niedrogimi komponentami, wymagającymi minimalnych kosztów konserwacji, szczególnie w przypadku urządzeń wymagających częstego przełączania. |
| Wszechstronność | Przekaźniki ogólnego przeznaczenia są stosowane w różnych zastosowaniach, w tym w sprzęcie gospodarstwa domowego, sprzęcie przemysłowym i systemach motoryzacyjnych, spełniając różnorodne potrzeby. |
| Łatwość instalacji i wymiany | Przekaźniki charakteryzują się prostą budową, co ułatwia montaż i wymianę, pozwalając na szybkie przywrócenie funkcjonalności urządzenia. |
| Sterowanie automatyką | Przekaźniki można stosować w systemach sterowania automatyką do automatycznego przełączania obwodów, zwiększając wydajność operacyjną i ograniczając interwencję ręczną. |
| Długa żywotność | Szczególnie przekaźniki półprzewodnikowe, które nie mają ruchomych części, oferują długą żywotność i mniej awarii mechanicznych. |
| Silna odporność na zakłócenia | Przekaźniki mogą działać niezawodnie w środowiskach o silnych zakłóceniach elektrycznych, zapobiegając awariom systemu. |
| Zmniejszone ryzyko pożaru elektrycznego | Automatycznie przełączając obwody, przekaźniki mogą zapobiegać sytuacjom przeciążenia i zwarcia, zmniejszając w ten sposób ryzyko pożaru elektrycznego. |
| Wysoka zdolność adaptacji | Różne typy przekaźników mogą obsługiwać różne obciążenia napięciowe i prądowe, skutecznie kontrolując różne typy sprzętu i obwodów. |
| Efektywność energetyczna | Stosowanie przekaźników pomaga zoptymalizować mechanizmy sterujące, zmniejszając straty energii i poprawiając efektywność wykorzystania energii elektrycznej. |
Jak wybrać odpowiedni przekaźnik ogólny
Wybór odpowiedniego przekaźnika wymaga znajomości wymaganych wartości napięcia i prądu. Oprócz typu przekaźnika wymienię ogólny przekaźnik w następujący sposób. Jeśli potrzebujesz, możesz odwiedzić naszkategoria przekaźnikaLubskonsultuj się z namiaby udzielić Ci szczegółowych informacji

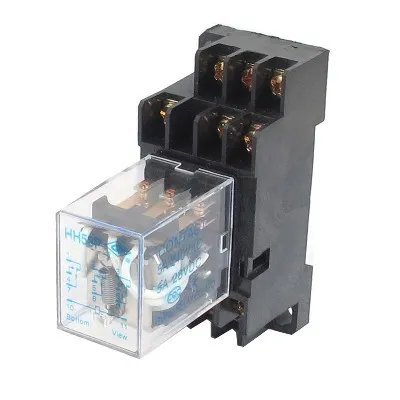

Na przykład toprzekaźnik 24V 8-pinowyjest uniwersalny. Dzięki niezawodnej wydajności i zwartej konstrukcji moc wynosi 0,9 W, napięcie wynosi 24 V, a 8 pinów można dobrze dopasować do gniazda, aby poprawić możliwości adaptacji i kontroli
Często zadawane pytania
P: Jaka jest zasada działania przekaźnika ogólnego?
Odp.: Przekaźnik przyciąga żelazny rdzeń przekładni przez elektromagnes, aby zmienić stan styku i sterować przełącznikiem obwodu.
P: Jaka jest różnica między przekaźnikiem półprzewodnikowym a przekaźnikiem elektromagnetycznym?
Odp.: W przekaźniku półprzewodnikowym i półprzewodniku nie zastosowano żadnych ruchomych części do sterowania prądem, szybsza reakcja i brak hałasu. Przekaźnik elektromagnetyczny zależy od pola elektromagnetycznego, które napędza żelazny rdzeń do przełączania.
P: Jakie jest powszechne zastosowanie przekaźnika ogólnego przeznaczenia?
P:Przekaźnik ogólnego przeznaczenia jest stosowany w wielu urządzeniach gospodarstwa domowego, maszynach przemysłowych i przemyśle motoryzacyjnym, aby pomóc ludziom w realizacji automatycznego sterowania obwodem.
P: Jak prawidłowo wybrać przekaźnik?
Odp.: Wybór przekaźnika musi odpowiadać napięciu obciążenia i obciążalności prądowej oraz musi być zgodny z typem przekaźnika, np. przekaźnikiem elektromagnetycznym lub przekaźnikiem półprzewodnikowym.
P: Jaka jest ogólna żywotność przekaźnika?
Odp.: Ogólnie rzecz biorąc, będzie to zależeć od warunków pracy, zwłaszcza zużycia styków przełącznika przekaźnika, zwykle w przypadku przekaźników półprzewodnikowych ma długą żywotność.
P: Jak zachować przekaźnik ogólny?
Odp.: Styki i cewki przekaźników należy od czasu do czasu sprawdzać. Obudowa lub obudowa przekaźników musi być oczyszczona i nie powinna być zakurzona, aby uniknąć awarii.
