Znaczenieprzekaźnik klaksonu
Przekaźnik klaksonu włącza klakson, gdy kierowca naciśnie przycisk, jako niezbędny kluczowy element układu elektrycznego pojazdu. Mały rozmiar, a mimo to jego rola jest bardzo kluczowa w zapewnieniu bezpieczeństwa na drodze poprzez wytwarzanie dźwięków ostrzegających kierowców i pieszych o obecności innych pojazdów. Przekaźnik klaksonu może z czasem ulec zużyciu i awarii, powodując awarię klaksonu i osłabiając skuteczność komunikacji kierowcy na drodze.
Testowanie przekaźników klaksonu jest w rzeczywistości dość prostym procesem, ponieważ wymaga jedynie podstawowych narzędzi i dobrego zrozumienia układu elektrycznego pojazdu. Seria krótkich i wyraźnych kroków pozwoli kierowcy w krótkim czasie określić stan pracy przekaźnika klaksonu. W ten sposób można na czas rozwiązać problemy, aby zapewnić bezpieczeństwo jazdy. Regularna konserwacja i testowanie przekaźników tubowych może zapobiec nagłym awariom sprzętu i zapewnić jego działanie w krytycznych momentach.
Struktura składu przekaźnika tubowego
Przekaźnik zawiera elektromagnes, rdzeń żelazny, styk sprężynowy, biegun pozycjonujący, klakson i tak dalej. Klakson jest ważnym wskaźnikiem umożliwiającym wykrycie przekaźnika. Składa się z żelaznego rdzenia i miedzianej cewki. Gdy przekaźnik działa normalnie, wyda dźwięk z klaksonu; na podstawie wydawanego przez niego dźwięku można określić stan pracy przekaźnika.
Jak sprawdzić przekaźnik klaksonu
Wymagane narzędzia
Przekaźnik klaksonu, multimetr, akumulator samochodowy, okablowanie
Kontrola wyglądu
Należy zwrócić uwagę, czy na obudowie przekaźnika nie występują oznaki uszkodzenia, odkształcenia lub przypalenia
Sprawdź, czy styki przekaźnika nie są poluzowane, utlenione lub skorodowane
Wykrywanie dźwięku pracy
Bezpośrednie słuchanie przez ucho: podłącz przekaźnik klaksonu do źródła zasilania zgodnie ze zwykłą płytką wtykową. Podczas podłączania słychać dźwięk "kliknięcia" emitowany przez przekaźnik. Podczas tego procesu możemy intuicyjnie określić normalną pracę przekaźnika.
Wykrywanie obwodu przekaźnika
Sprawdź połączenia przewodów przekaźnika klaksonu pod kątem oznak uszkodzenia lub korozji.
Upewnij się, że przewody są bezpiecznie podłączone do przekaźnika i nie ma luźnych połączeń.
Usuń korozję lub brud z połączeń przewodów, aby zapewnić prawidłowe połączenia elektryczne.
Sprawdź za pomocą multimetru
Podłącz czerwoną sondę multimetru do przewodu zasilającego przekaźnika i uziemij czarną sondę. Odczyt powinien być zbliżony do napięcia akumulatora pojazdu lub osiągać go, zwykle około 12 V
Szczegółowe instrukcje krokowe:

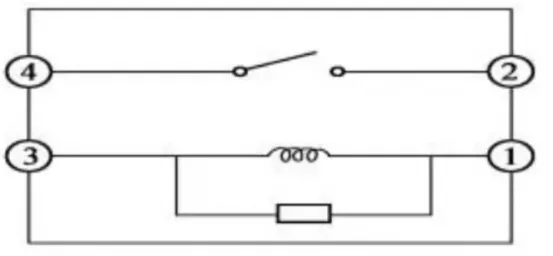

Pokazano obwód wewnętrzny przekaźnika klaksonu samochodowego. Pomiędzy 2 a 4 znajdują się normalnie otwarte styki przekaźnika, natomiast pomiędzy 1 a 3 to cewka elektromagnetyczna i równoważna rezystancja przekaźnika.
Schemat obwodu wewnętrznego przekaźnika klaksonu samochodowego

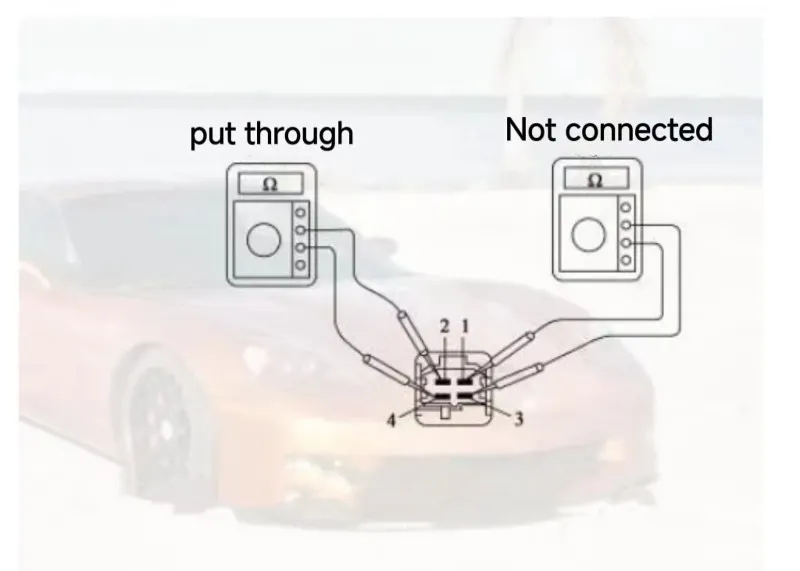

Sprawdź awarię przekaźnika klaksonu samochodowego, jak pokazano na rysunku.
Obróć multimetr do zakresu rezystancji i za pomocą dwóch sond zmierz rezystancję między zaciskami diagnostycznymi 1 i 3 oraz między zaciskami 2 i 4 przekaźnika klaksonu samochodowego. Ponieważ styk pomiędzy 1 i 3 jest normalnie otwarty, oznacza to, że obwód jest otwarty i nie przewodzi. Cewka elektromagnetyczna i równoważna rezystancja przekaźnika pomiędzy 2 i 4 przewodzą. Nie ma połączenia między 1 i 2, 1 i 4, 3 i 2, 3 i 4, więc nie były one wcześniej połączone.
Schemat kontroli nieprawidłowego działania przekaźnika klaksonu samochodowego

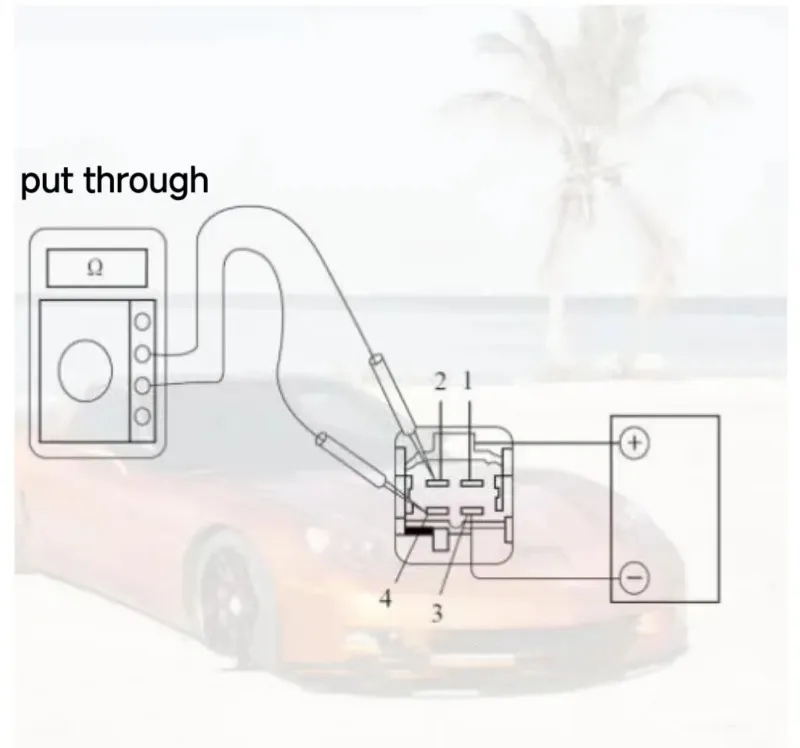

Kontrolę stanu pracy przekaźnika klaksonu pokazano na rysunku.
Podłącz zasilanie między zaciski diagnostyczne 1 i 3 przekaźnika klaksonu. Obróć multimetr do zakresu rezystancji i za pomocą dwóch sond zmierz rezystancję między zaciskami diagnostycznymi 2 i 4 przekaźnika klaksonu. Zgodnie z zasadą działania przekaźników elektromagnetycznych, gdy przez cewkę przekaźnika przepływa prąd, cewka wytwarza siłę elektromagnetyczną, powodując zamknięcie normalnie otwartych styków, tym samym przewodząc.
Schemat kontroli działania przekaźnika klaksonu samochodowego
Typowe problemy i rozwiązania
W głośniku słychać szum lub brak dźwięku
Jeśli podczas pracy przekaźnika słychać dźwięk klaksonu lub nie słychać go, prawdopodobnie klakson jest przegrzany i należy go wymienić i konserwować.
Zadziałał przekaźnik klaksonu
Być może kondensator przekaźnika jest uszkodzony i należy go wymienić; Możliwe jest również, że nadmierny pobór prądu spowodował wyłączenie w trakcie pracy i konieczna jest wymiana rezystora.
streszczać
Testowanie przekaźnika klaksonu jest ważne, aby zapewnić rzeczywiste działanie naszych klaksonów, aby wyniki naszych testów były jak najdokładniejsze. Powyższy proces powinien skutecznie pozwolić Ci określić, czy przekaźnik klaksonu działa, czy nie, i zapobiec wielokrotnym, niepotrzebnym testom. Podczas tego procesu należy zwrócić większą uwagę na środki ostrożności; dokładnie zapoznaj się z instrukcją obsługi pojazdu, aby uzyskać szczegółowe instrukcje obsługi dotyczące marki i modelu pojazdu.
Jedną ze skutecznych metod identyfikacji i rozwiązania potencjalnych problemów mogą być kompleksowe i szczegółowe testy przekaźnika klaksonu. Na podstawie wyniku testu można dokonać niezbędnych napraw lub wymian. Taka konserwacja nie tylko przyczyni się do poprawy bezpieczeństwa jazdy, ale także sprawi, że klaksony będą działać najlepiej w krytycznym momencie. Jeśli potrzebujesz przekaźników klaksonu, proszęskontaktuj się z namiaby ci to zapewnićwysokiej jakości przekaźniki.
